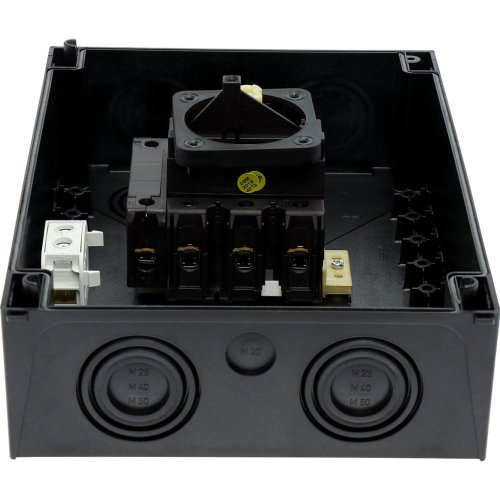

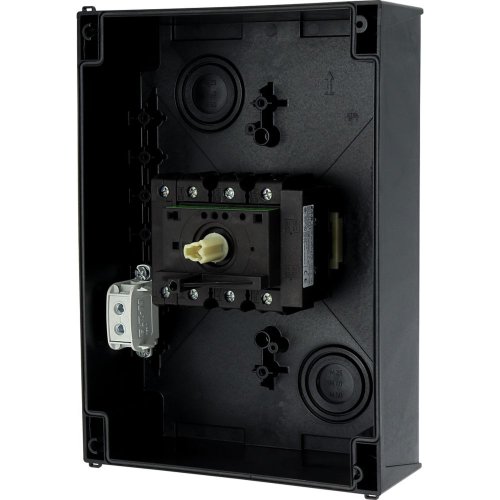

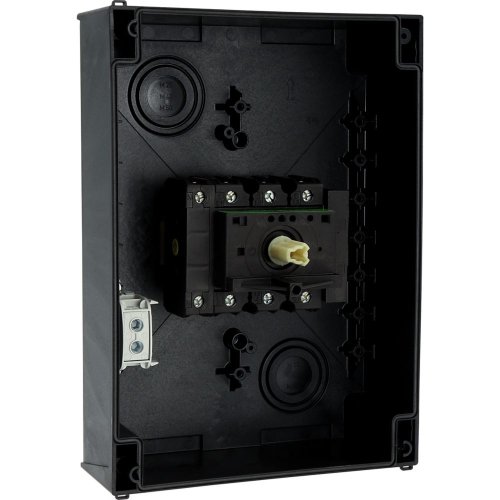

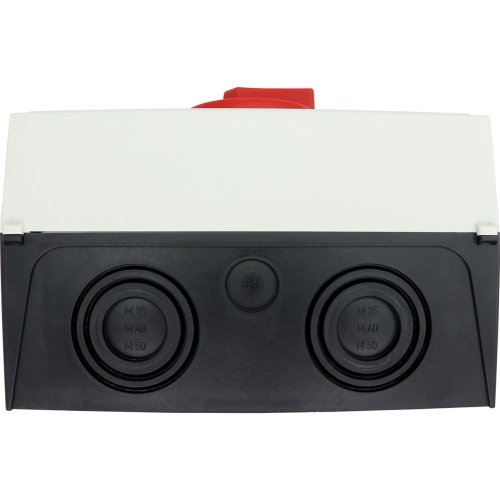

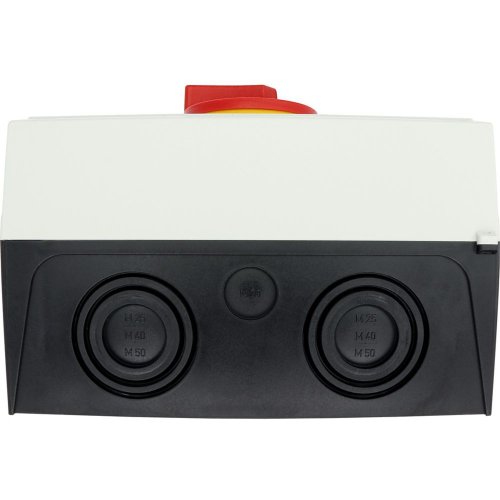

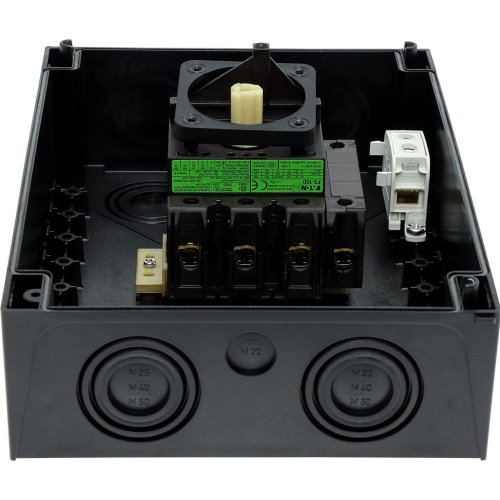

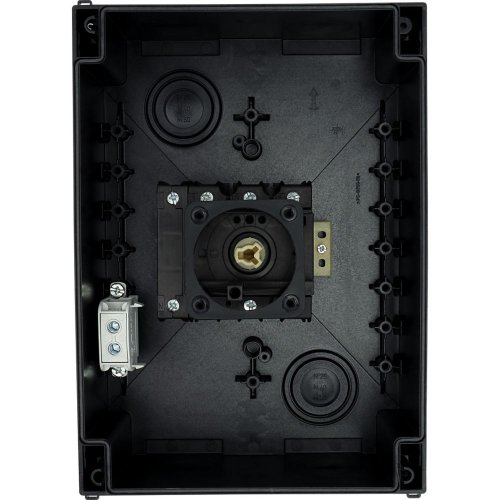

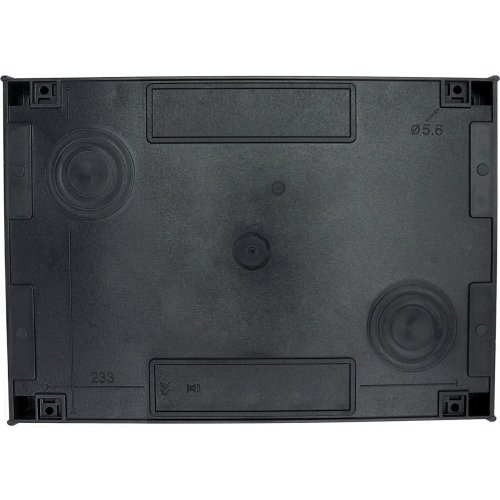

EATON aan/uit schakelaar opbouw 4p p3-100/i5/svb/n
Artikelnummer
11002964
Omschrijving
Artikelnummer: 11002964
Artikelnummer fabrikant: 207379
EAN Code: 4015082073794
Eaton, 200, 180, 169, Grijs, 37 kW, 100 A, 4, 690.000 - 690.000 V, 80 kA, Kunststof, IP65, 1, Schroefaansluiting, Deurkoppelingsdraaiaandrijving, 55 kW, 37, 2 kA, Rood, 690 V, Compleet apparaat in behuizing ingebouwd, 100 A, 55 kW, 100 A, 12, P lastschakelaar
Eigenschappen
Algemeen
| Breedte | 200 |
| Aantal polen | 4 |
| Hoogte | 180 |
| Diepte | 169 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 100 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Ja |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 55 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 100 A |
| Schakelvermogen bij 400 V | 55 kW |
| Model | P lastschakelaar |
| Met voorbereidde bekabeling | Nee |
