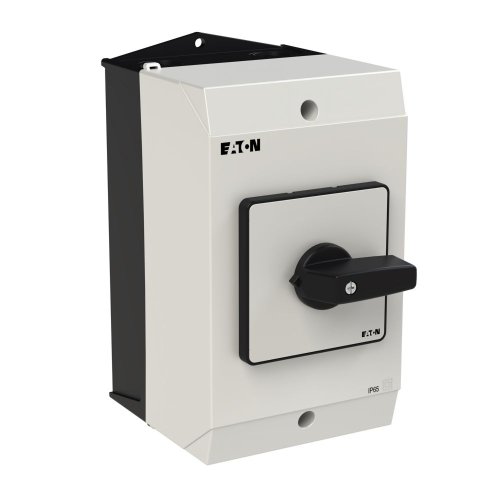

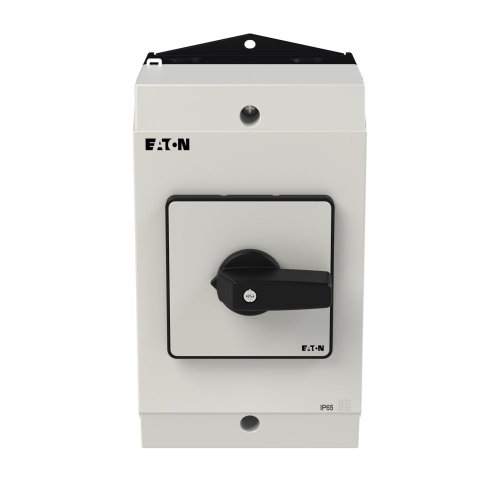

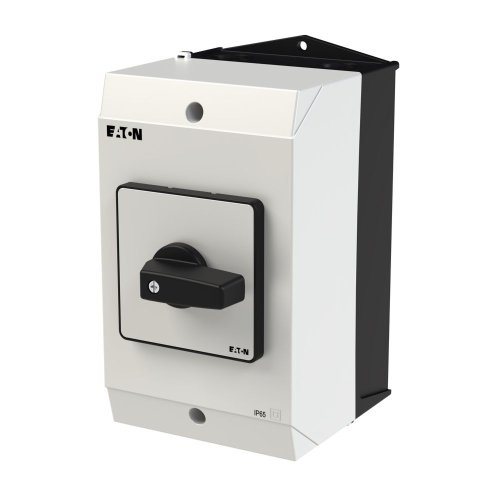

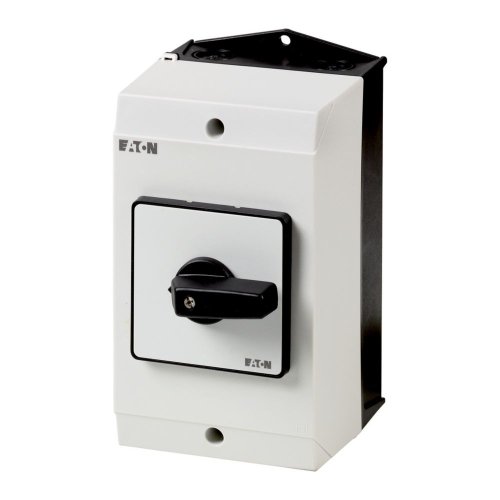

Eaton Aan-uit-schakelaar, +kast, 3p+N, 63A
Artikelnummer
20064675
Omschrijving
Artikelnummer: 20064675
Artikelnummer fabrikant: 207355
EAN Code: 4015082073558
Eaton, P lastschakelaar, P3-63/I3/N, Aan-uit-schakelaar, +kast, 3p+N, 63A, IP65, Schroefaansluiting, Draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
Hoofdschakelaar/schakelaarscheider aan-uit conform IEC/EN 60947-3, 690V/63A, beschermingsgraad voorzijde IP65, zwarte hendel. P3 schakelaarscheiders hebben een erg compact en robuust ontwerp. De handmatige bediening is rechtstreeks verbonden met de contacten. De contacten worden geforceerd geopend bij het uitschakelen. Ontwerp algemeen: isolerend materiaal opbouwbehuizing, inbouw, tussenbouw, IVS installatie-verdelerinbouw
Eigenschappen
Algemeen
| Breedte | 120 |
| Aantal polen | 4 |
| Hoogte | 222 |
| Diepte | 152 |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Nom. continustroom Iu | 63 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Nom. vermogen bij AC-3, 400 V | 30 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 63 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1,26 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 63 A |
| Schakelvermogen bij 400 V | 30 kW |
| Model | P lastschakelaar |
| Met voorbereidde bekabeling | Nee |
