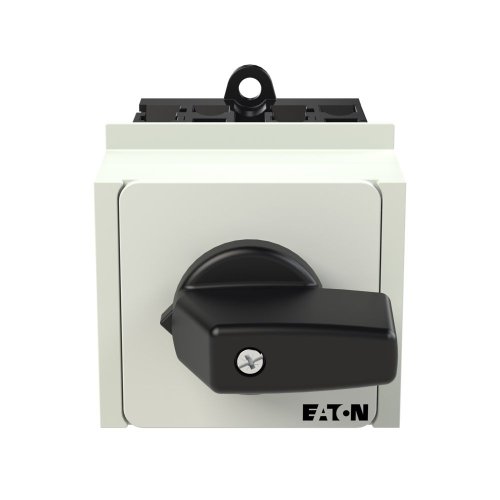

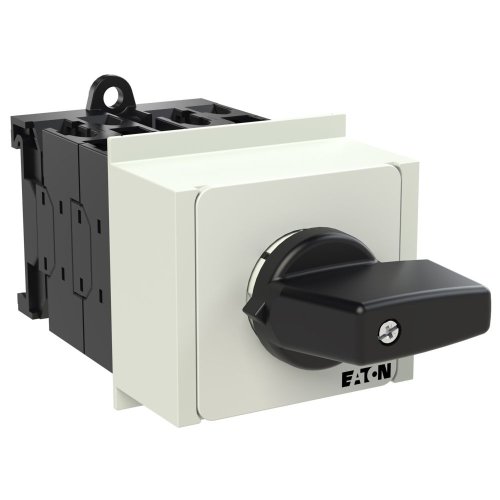

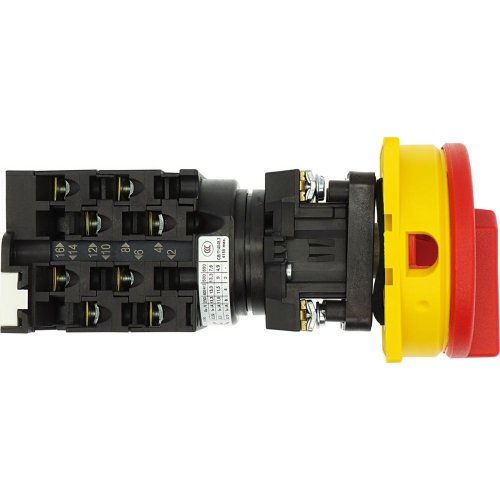

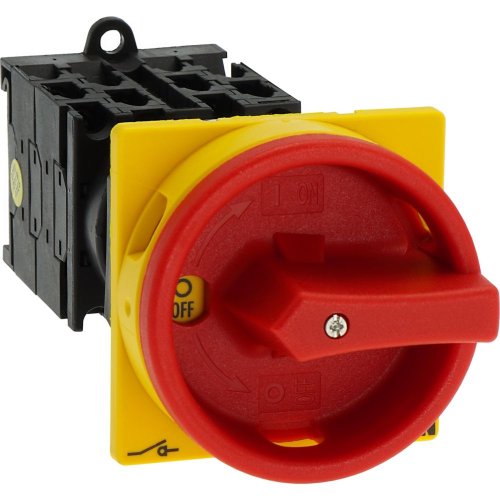

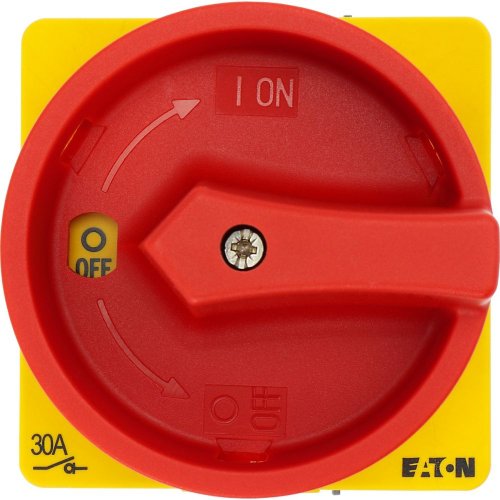

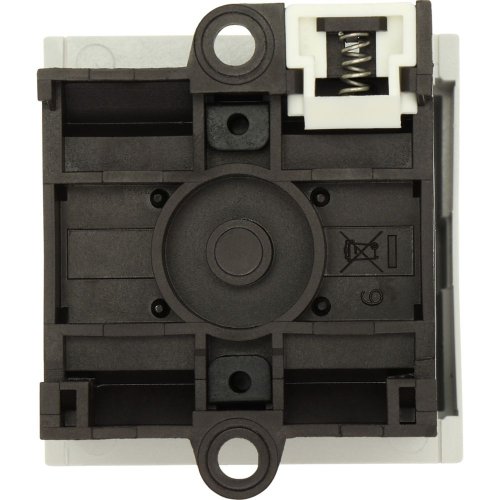

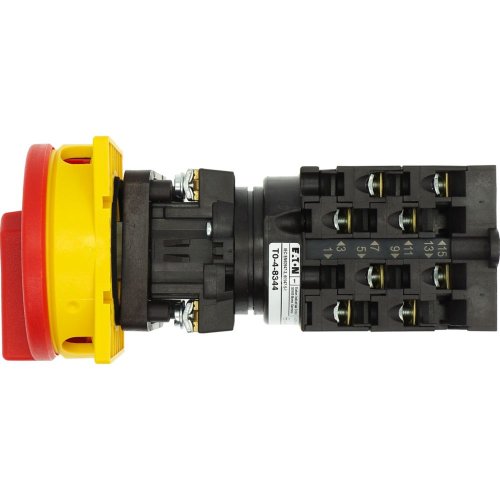

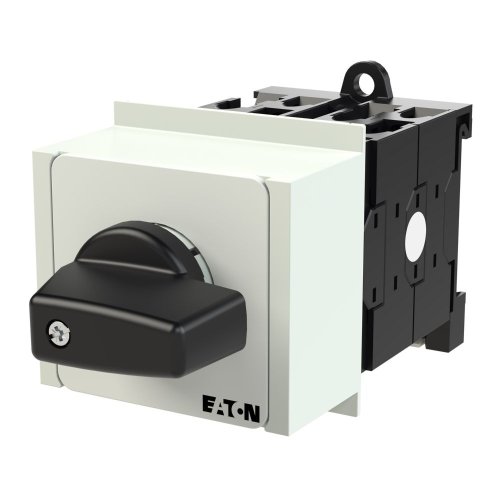

Eaton AAN-UIT-schakelaar, 8-polig, 20 A, 90 °, Verdelerinbouw
Artikelnummer: 20056606
Artikelnummer fabrikant: 014006
EAN Code: 4015080140061
Eaton, T nokkenschakelaar, T0-4-8344/IVS, AAN-UIT-schakelaar, 8-polig, 20 A, 90 °, Verdelerinbouw, Zwart, Kunststof, IP30, Schroefaansluiting, Korte draaigreep, Zwart, Inbouwapparaat vaste inbouw techniek
AAN-UIT-schakelaar, Assortiment: aan-uit schakelaar, Familie type: T0, met zwarte draaigreep en frontplaat, 8-polig, Beschermingsgraad: Voorzijde IP30, uitvoering: installatie-verdelerinbouw, schakelhoek: 90 °, Schakelstand: vast, frontplaat: 0-1, Motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, nominale ononderbroken stroom: Iu = 20 A, 4 schakelkamer(s), Normen en bepalingen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, lastscheider volgens IEC/EN 60947-3
| Breedte | 54 |
| Aantal polen | 8 |
| Hoogte | 55 |
| Diepte | 111 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Korte draaigreep |
| Beschermingsgraad frontzijde (IP) | IP30 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Kleur behuizing | Zwart |
| Nom. continustroom Iu | 20 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 6 kA |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 5,5 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 20 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,32 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Schakelvermogen bij 400 V | 5,5 kW |
| Model | T nokkenschakelaar |
| Met voorbereidde bekabeling | Nee |
