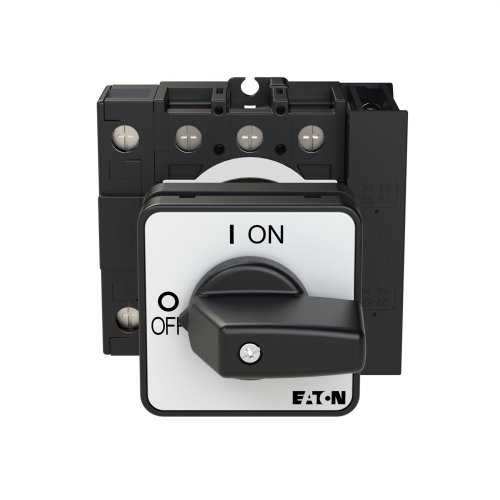

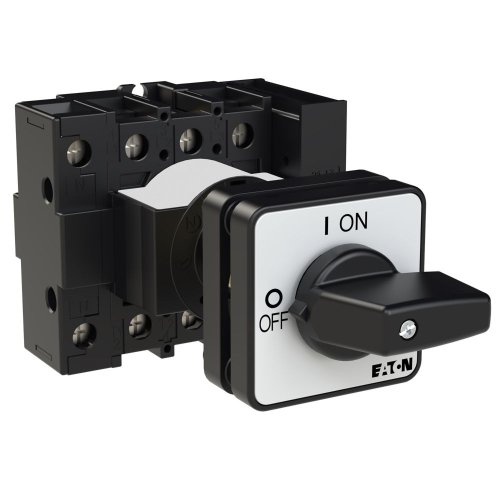

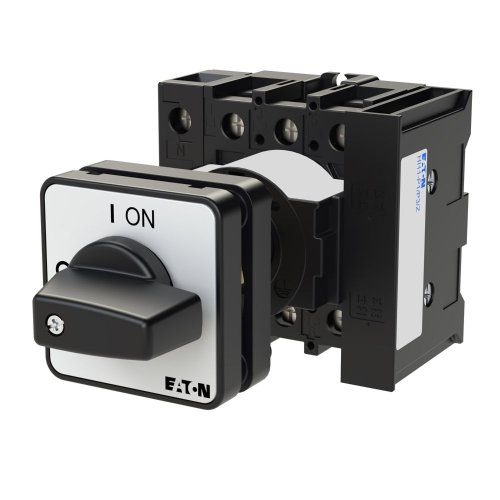

Eaton AAN-UIT-schakelaar, 3-polig + N + 1MC + 1VC, 25 A, tussenbouw
Artikelnummer
20057220
Omschrijving
Artikelnummer: 20057220
Artikelnummer fabrikant: 036507
EAN Code: 4015080365075
Eaton, P lastschakelaar, P1-25/Z/N/HI11, AAN-UIT-schakelaar, 3-polig + N + 1MC + 1VC, 25 A, tussenbouw, Zwart, Kunststof, IP65, Schroefaansluiting, Korte draaigreep, Zwart, Inbouwapparaat vaste inbouw techniek
Aan-/uitschakelaar, P1, Nominale ononderbroken stroom (Iu): 25 A, Uitgerust met: Zwarte draaigreep en frontplaat, Montagewijze: Montage aan de achterkant, Aantal polen: Vierpolig, Beschermingsgraad: NEMA 12
Eigenschappen
Algemeen
| Breedte | 79 |
| Aantal polen | 4 |
| Hoogte | 70 |
| Diepte | 131 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Korte draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Kleur behuizing | Zwart |
| Nom. continustroom Iu | 25 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 13 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 25 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,64 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 25 A |
| Schakelvermogen bij 400 V | 13 kW |
| Model | P lastschakelaar |
| Met voorbereidde bekabeling | Nee |
