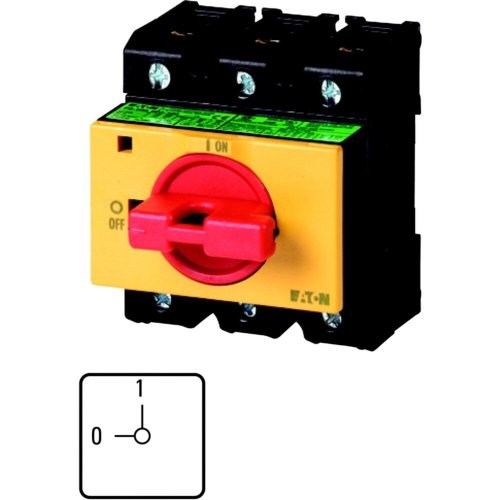

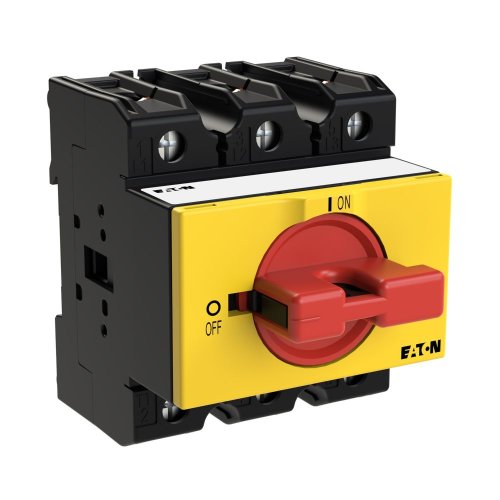

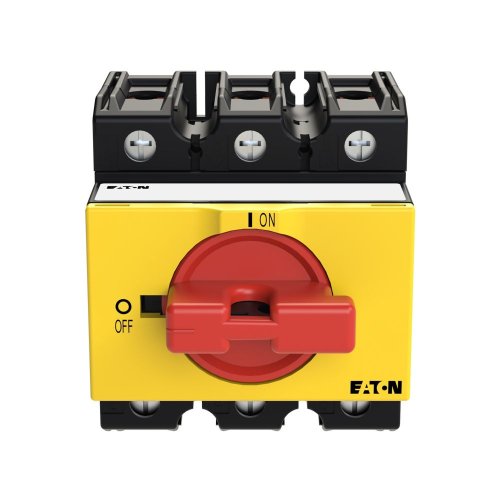

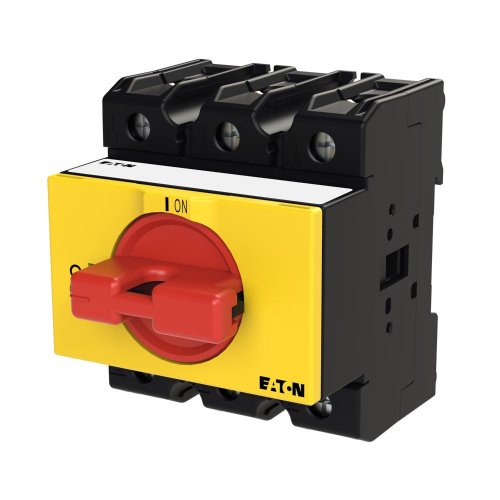

Eaton AAN-UIT-schakelaar, 3-polig, 100 A, NOOD-UIT-functie, Afsluitbaar in 0
Artikelnummer: 20058094
Artikelnummer fabrikant: 086185
EAN Code: 4015080861850
Eaton, P lastschakelaar, P3-100/IVS-RT, AAN-UIT-schakelaar, 3-polig, 100 A, NOOD-UIT-functie, Afsluitbaar in 0, Kunststof, IP30, Schroefaansluiting, Korte draaigreep, Rood, Inbouwapparaat vaste inbouw techniek
Aan-/uit-schakelaar, assortiment: Aan-/uit-schakelaar. Familie type: P3, stopfunctie: Nooduitschakelfunctie, met rode draaigreep en gele frontplaat, informatie over geleverde apparatuur: Hulpcontact of nulleider gemonteerd door gebruiker., 3-polig, vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (uit), beschermingsgraad: Front IP30, uitvoering: installatie-verdelerinbouw. Motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 55 kW, nominale ononderbroken stroom: Iu = 100 A, normen en bepalingen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, lastscheider volgens IEC/EN 60947-3
| Breedte | 90 |
| Aantal polen | 3 |
| Hoogte | 90 |
| Diepte | 90 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Korte draaigreep |
| Beschermingsgraad frontzijde (IP) | IP30 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Nom. continustroom Iu | 100 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Ja |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 55 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 100 A |
| Schakelvermogen bij 400 V | 55 kW |
| Model | P lastschakelaar |
| Met voorbereidde bekabeling | Nee |
