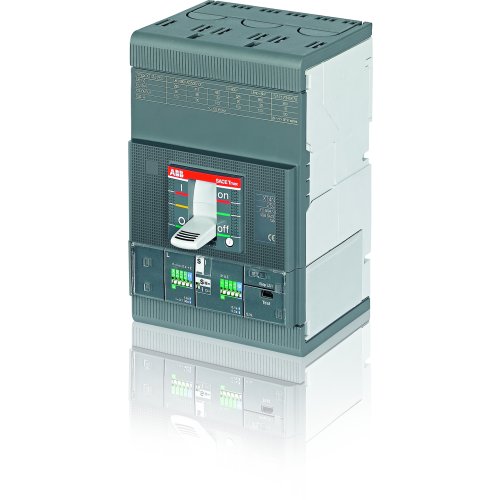

ABB tmax xt4n 250/r250 3p vast met vooraansluiting
Artikelnummer
11001527
Omschrijving
Artikelnummer: 11001527
Artikelnummer fabrikant: 1SDA068126R1
EAN Code: 8015644020231
ABB Componenten, 250 A, 3, 100.000 - 250.000 A, 690.000 - 690.000 V, 16,4, IP20, Voorzijde, Boutklem, Draaigreep, 36 kA, 250.000 - 2500.000 A, 250.000 - 2500.000 A, Inbouwapparaat vaste inbouw techniek, Tmax XT
Eigenschappen
Algemeen
| Beschermingsgraad (IP) | IP20 |
| Aantal polen | 3 |
| Uitvoering van het bedieningselement | Draaigreep |
| Nom. (meet)spanning | 690.000 - 690.000 V |
| Nom. continustroom Iu | 250 A |
| Geschikt voor omegarailmontage | Nee |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving geïntegreerd | Nee |
| Motoraandrijving optioneel | Ja |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Met geïntegreerde onderspanningsspoel | Nee |
| Instelbereik overbelastingsbeveiliging | 100.000 - 250.000 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 250.000 - 2500.000 A |
| Verliesvermogen | 16,4 |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Met tripcontact | Nee |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 36 kA |
| Geïntegreerde aardsluitingsbeveiliging | Nee |
| Omegarailmontage optioneel | Nee |
| Compleet apparaat incl. beveiligingsunit | Ja |
| Met onderspanningsspoel | Nee |
| Instelbereik kortstondigvertraagde kortsluitactivering | 250.000 - 2500.000 A |
| Model | Tmax XT |
