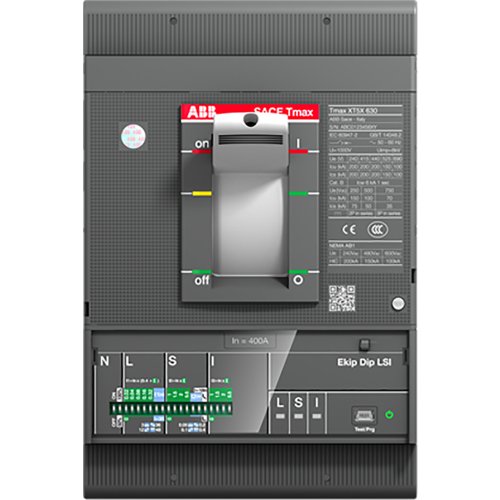

ABB tmax vermogenschakelaar 630 3p
Artikelnummer: 11007499
Artikelnummer fabrikant: 1SDA100359R1
EAN Code: 8056221004367
ABB Componenten, Tmax XT, XT5N 630 Ekip Dip LSI In=630 3p F F, XT5N 630 Ekip Dip LSI In=630 3 polig vast met vooraansluiting electron, IP20, Voorzijde, Boutklem, Draaigreep, Inbouwapparaat vaste inbouw techniek
Tmax XT5N 630 Ekip Dip LSI is een gesloten vermogensautomaat voor betrouwbare beveiliging van hoofd- en distributieleidingen tot 630 A in AC-installaties. De driepolige, vaste uitvoering met vooraansluiting maakt hem geschikt voor compacte verdelers en paneelbouw.Dankzij de electronische beveiliging Ekip Dip LSI biedt hij instelbare lang-, korttijd- en onmiddellijke uitschakelfuncties voor nauwkeurige selectiviteit en minder ongewenst afschakelen. De vooraansluiting versnelt bekabeling en zorgt voor een nette, tijdsbesparende montage. De vaste bouw levert hoge mechanische stabiliteit en consistente prestaties, terwijl de driepolige configuratie driefasen netten volledig afdekt. Als onderdeel van de Tmax XT familie sluit hij naadloos aan op moderne laagspanningsdistributie en helpt hij de beschikbaarheid van installaties te verhogen door snelle foutdetectie en eenvoudige afstelling.
| Beschermingsgraad (IP) | IP20 |
| Aantal polen | 3 |
| Uitvoering van het bedieningselement | Draaigreep |
| Nom. (meet)spanning | 690.000 - 690.000 V |
| Nom. continustroom Iu | 630 A |
| Geschikt voor omegarailmontage | Nee |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving geïntegreerd | Nee |
| Motoraandrijving optioneel | Ja |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Met geïntegreerde onderspanningsspoel | Nee |
| Instelbereik overbelastingsbeveiliging | 252.000 - 630.000 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 630.000 - 6300.000 A |
| Verliesvermogen | 45 |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Met tripcontact | Nee |
| Geïntegreerde aardsluitingsbeveiliging | Nee |
| Omegarailmontage optioneel | Nee |
| Compleet apparaat incl. beveiligingsunit | Ja |
| Instelbereik kortstondigvertraagde kortsluitactivering | 630.000 - 6300.000 A |
| Model | Tmax XT |
