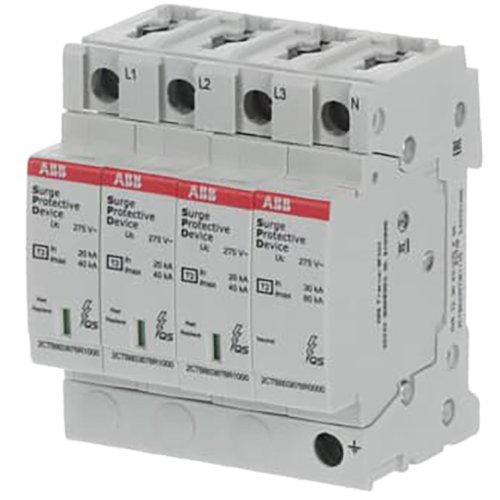

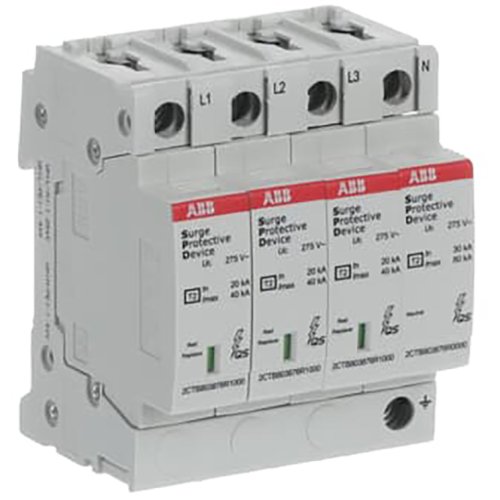

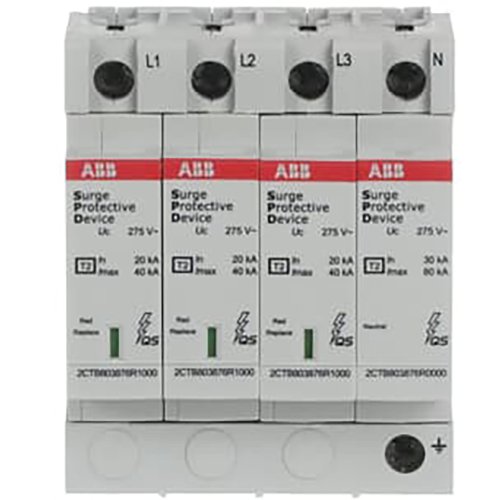

ABB overspanningsbeveiliging type 2 3p+n ovr t2 3n 40-275
Artikelnummer
11011238
Omschrijving
Artikelnummer: 11011238
Artikelnummer fabrikant: 2CTB803973R1100
EAN Code: 3660308519931
ABB Componenten, DIN-rail 35 mm, 4, 4 TE (Rastermaat), 1,5 kV, 3+N/PE, 275 V, 20 kA, 230 V, 1,25 kV, Optisch, 350 V, IP20, 1,4 kV, 25 mm², 16 mm², 20 kA, 100 kA, 125, 125, System pro M compact
Eigenschappen
Algemeen
| Beschermingsgraad (IP) | IP20 |
| Montagewijze | DIN-rail 35 mm |
| Met meldcontact | Nee |
| Nom. spanning AC | 230 V |
| Veiligheidsniveau L-N | 1,25 kV |
| Signalering op apparaat | Optisch |
| Kortsluitvast | Ja |
| DIN-grootte | 4 TE (Rastermaat) |
| Veiligheidsniveau | 1,5 kV |
| Max. continuspanning AC | 275 V |
| Max. continuspanning DC | 350 V |
| Geïntegreerde voorzekering | Nee |
| Max. aderdoorsnede star (massief/meerdraads) | 25 mm² |
| Max. aderdoorsnede soepel | 16 mm² |
| Netvorm DC | Nee |
| Netvorm IT | Nee |
| Netvorm TN | Ja |
| Netvorm TN-C | Nee |
| Netvorm TN-S | Ja |
| Netvorm TT | Ja |
| Netvorm overig | Nee |
| Netvorm TN-C-S | Ja |
| Max. overstroombeveiliging, parallelschakeling (zekering) | 125 |
| Max. overstroombeveiliging, serieschakeling (zekering) | 125 |
| Veiligheidsniveau N-PE | 1,4 kV |
| Aantal geleiders (excl. aarde) | 4 |
| Nom. ontladingsstootstroom (8/20) | 20 kA |
| Testklasse type 2 | Ja |
| Max. ontladingsstootstroom (8/20) | 20 kA |
| Kortsluitvastheid (Isccr) | 100 kA |
| Lekstroomvrij | Ja |
| Uitvoering polen | 3+N/PE |
| Geïntegreerde kortsluitbeveiliging | Nee |
| Model | System pro M compact |
