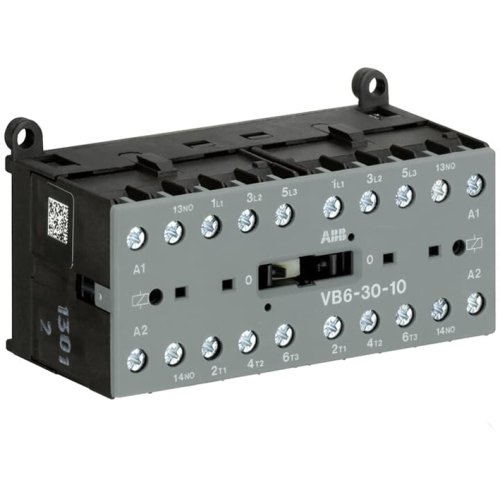

ABB mini omkeermagneetsch. 4kw 3p 230vac vb 6-30-10
Artikelnummer: 11008417
Artikelnummer fabrikant: GJL1211901R8100
EAN Code: 4013614153150
ABB Componenten, Magneetschakelaar / B mini, VB 6-30-10 / 220...240V 40-450Hz, Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (8..0) Hulpcontact , 96,2, Omkeer magneetschakelaar, 57,5, 46,7, AC, IP20, Schroefaansluiting, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 2.500 - 2.500, AC
De VB6-30-10 mini omkeermagneetschakelaar is ontworpen voor het betrouwbaar sturen en omkeren van driefasenmotoren tot 4 kW (AC‑3) in woonomgevingen, utiliteit en industriële toepassingen. Dankzij het compacte B mini‑ontwerp past hij moeiteloos in krappe besturingskasten en panelen.Hij combineert een 3‑polige hoofdschakeling met 1 NO‑hulpcontact, stevige schroefaansluitingen en een normale mechanische vergrendeling voor veilig en foutloos omkeren. De stille spoel (220…240 V, 40–450 Hz, spoelcode 8..0) minimaliseert geluidsniveau in geluidsgevoelige omgevingen, terwijl de schakelstandaanduiding directe statuscontrole geeft. Montage kan flexibel op DIN‑rail of op de wand. Het resultaat: snelle montage, duidelijke diagnose en duurzame betrouwbaarheid in een extra compact formaat.Kies de VB6-30-10 voor zekere motorsturing wanneer betrouwbaarheid en ruimtebesparing prioriteit hebben.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 2.500 - 2.500 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
