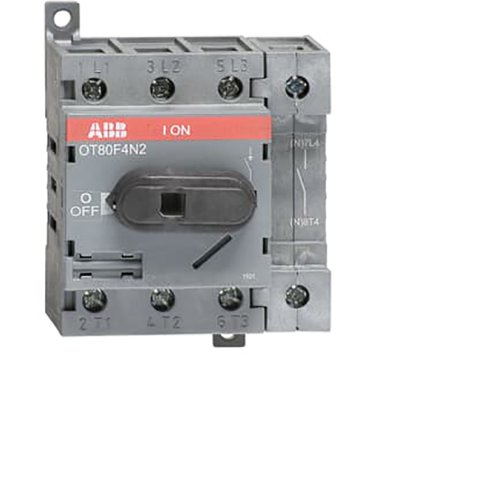

ABB lastscheider 4p 80a bodem OT80F4N2
Artikelnummer: 6510149
Artikelnummer fabrikant: 1SCA105413R1001
EAN Code: 6417019393483
ABB Componenten, SwitchLine, OT80F4N2, Lastscheider 4P, 80 A bodem / DIN-rail montage, 91,5, 72,5, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
De SwitchLine OT80F4N2 is een 4-polige Werkschakelaar voor het veilig onderbreken en isoleren van AC-stroomkringen tot 80 A in besturings- en verdeelinrichtingen. Ideaal voor hoofdscheiding, onderhoud en stilstandsituaties waar een duidelijke, betrouwbare scheiding vereist is.Deze Lastscheider biedt frontbediening en is geschikt voor zowel bodemmontage als DIN-rail montage, wat flexibiliteit in paneelontwerp geeft. Afgeschermde klemmen verhogen de veiligheid en beperken aanraakrisico’s. De niet-zekering uitvoering minimaliseert complexiteit en bespaart ruimte, terwijl het compacte ontwerp snel en netjes integreert in kasten. Hendel en as zijn niet inbegrepen, zodat de bediening vrij kan worden afgestemd op de toepassing. Onderdeel van de SwitchLine, met consistente bouwvorm en toebehoren voor efficiënte installatie en onderhoud.
| Breedte | 70 |
| Aantal polen | 4 |
| Hoogte | 91,5 |
| Diepte | 72,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 80 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 75 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | SwitchLine |
