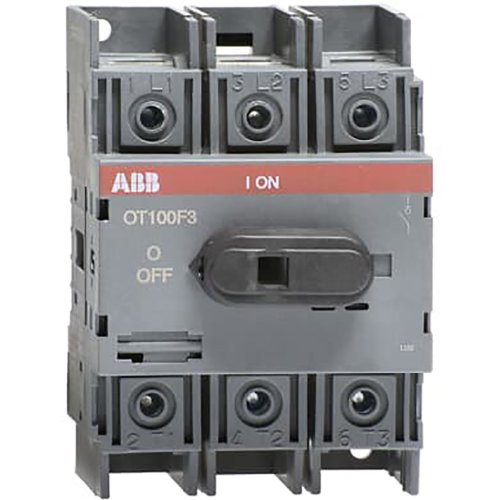

ABB lastscheider 3p 100a bodem/dinrail OT100F3
Artikelnummer: 8025103
Artikelnummer fabrikant: 1SCA105004R1001
EAN Code: 6417019391359
ABB Componenten, SwitchLine, OT100F3, Lastscheider 3P, 100 A bodem / DIN-rail montage, IP20, Schroefaansluiting, Zwart, Compleet apparaat in behuizing ingebouwd
De OT100F3 Werkschakelaar uit de SwitchLine-serie is ontworpen voor het veilig schakelen en scheiden van driefasige AC-belastingen tot 100 A. Ideaal voor toepassingen waar betrouwbare onderbreking en duidelijke scheiding vereist zijn, zowel bij bodemmontage als op DIN-rail.Deze 3-polige, frontbediende schakelaar heeft klemmen met frontbescherming voor extra veiligheid en een nette, snelle bekabeling. De compacte bodemmontage vereenvoudigt integratie in kasten, terwijl DIN-rail-montage flexibiliteit in opbouw biedt. Zonder zekeringen uitgevoerd, waardoor selectieve beveiliging extern kan worden ingericht. Hendel en as zijn niet inbegrepen, zodat de juiste bediening en inbouwdiepte vrij gekozen kunnen worden voor een optimale paneeldeurmontage.
| Breedte | 70 |
| Aantal polen | 3 |
| Hoogte | 100 |
| Diepte | 74 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | SwitchLine |
