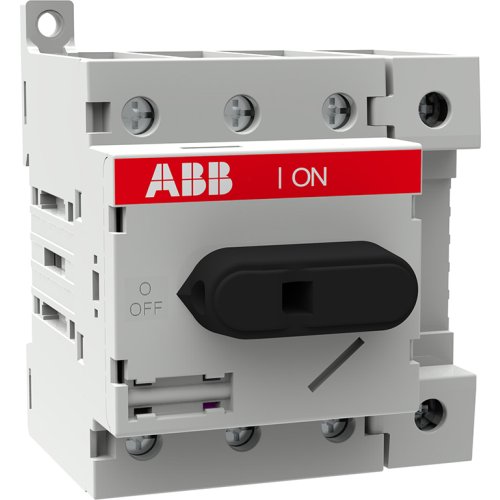

ABB hoofdschakelaar 40a 4p ot 40m4
Artikelnummer: 6510060
Artikelnummer fabrikant: 1SCA022740R8140
EAN Code: 6417019239835
ABB Componenten, SwitchLine, OT 45ML4, Modulaire lastscheider 4P, 45A, IP20 en 63A bij AC22 bodem / DIN-rail , IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
De SwitchLine OT 45ML4 is een 4-polige werkschakelaar voor het veilig schakelen en scheiden van vermogenskringen in verdeelinrichtingen en schakelkasten. Ideaal voor aan/uitschakelen en onderhoudswerk, met betrouwbare ontkoppeling en een compacte, modulaire bouw die ruimte in het bord optimaal benut.Deze handbediende oplossing is frontbediend en geschikt voor bodemmontage of DIN-rail, met beschermde klemmen voor IP20-aanraakveiligheid. Passend in verdeelborden met 45 mm uitsparingen. Nominaal 45 A en tot 63 A bij AC-22. Hendel en as zijn niet inbegrepen, zodat de bediening en inbouwdiepte flexibel op de toepassing kan worden afgestemd. Dit maakt snelle integratie, nette bekabeling en een consistente, veilige schakeling mogelijk binnen de SwitchLine reeks.
| Breedte | 92 |
| Aantal polen | 4 |
| Hoogte | 70 |
| Diepte | 73 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 63 A |
| Nom. vermogen bij AC-3, 400 V | 22 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 15 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 63 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 45 A |
| Schakelvermogen bij 400 V | 15 kW |
| Model | SwitchLine |
