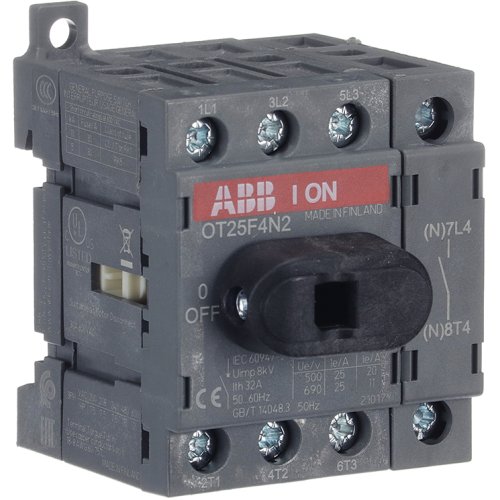

ABB hoofdschakelaar 25a 4p ot25f4n2
Artikelnummer: 6511085
Artikelnummer fabrikant: 1SCA104886R1001
EAN Code: 6417019390185
ABB Componenten, SwitchLine, OT25F4N2, Lastscheider 4P, 25 A bodem / DIN-rail montage, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
De SwitchLine OT25F4N2 werkschakelaar is ontworpen voor het betrouwbaar schakelen en veilig scheiden van voedingskringen tot 25 A in paneel- en machine-omgevingen. Met vier polen zorgt hij voor complete onderbreking bij onderhoud of omschakelingen, zonder geïntegreerde zekeringen.Deze lastscheider biedt frontbediening en zowel bodemmontage als DIN-rail montage voor maximale flexibiliteit in de opbouw. De beschermde klemmen verhogen de veiligheid en verkorten de montagetijd. Dankzij het compacte ontwerp past hij moeiteloos in krappe verdelers. Hendel en as zijn niet inbegrepen, zodat eenvoudig de gewenste bedieningsoplossing gekozen kan worden. Een robuuste keuze binnen de OT25F-klasse voor betrouwbare scheiding en duidelijke bediening in de SwitchLine-serie.
| Breedte | 48 |
| Aantal polen | 4 |
| Hoogte | 68 |
| Diepte | 56 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 32 A |
| Nom. vermogen bij AC-3, 400 V | 9 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 9 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 25 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 20 A |
| Schakelvermogen bij 400 V | 9 kW |
| Model | SwitchLine |
