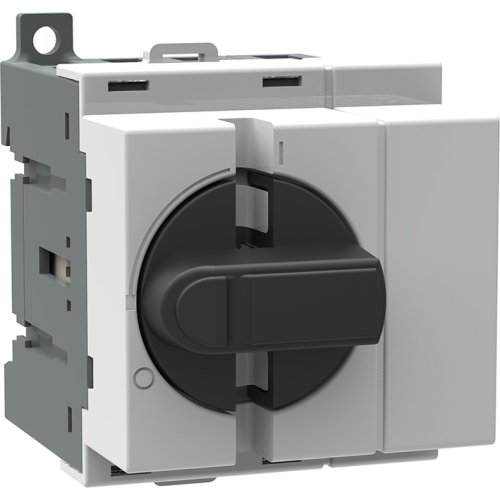

ABB hoofdschakelaar 16a 4p ot 16m4
Artikelnummer: 6510035
Artikelnummer fabrikant: 1SCA022497R0730
EAN Code: 6417019158433
ABB Componenten, SwitchLine, OT 16M4, Modulaire lastscheider 4P, 25A bodem / DIN-rail montage, IP20, Schroefaansluiting, 7,5, Compleet apparaat in behuizing ingebouwd
De OT 16M4 uit de SwitchLine is een compacte, modulaire Werkschakelaar voor het veilig schakelen en scheiden van AC-belastingen in verdeelinrichtingen. Met 4 polen en een nominale stroom tot 25 A biedt hij een betrouwbare scheidingsfunctie voor onderhoud en stilstand, zowel in besturingskasten als in gebouwgebonden installaties.Hij is frontbedienbaar en geschikt voor zowel bodemmontage als DIN-railmontage, heeft beschermde klemmen voor extra veiligheid en past naadloos in verdeelborden met 45 mm sleuven. De hendel en as zijn niet inbegrepen, zodat de bediening flexibel op de toepassing kan worden afgestemd. Het modulaire ontwerp versnelt montage en retrofit, terwijl de solide mechanica zorgt voor consistente prestaties en een lange levensduur.
| Breedte | 48 |
| Aantal polen | 4 |
| Hoogte | 68 |
| Diepte | 73 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 25 A |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 7,5 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 16 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 16 A |
| Schakelvermogen bij 400 V | 7,5 kW |
| Model | SwitchLine |
