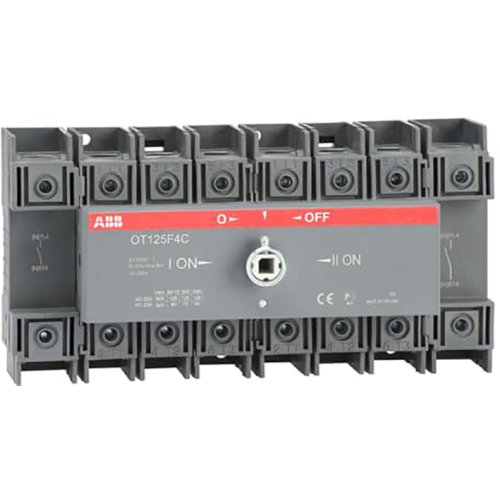

ABB hoofdschakelaar 125a 4p ot 125f4c
Artikelnummer: 6510138
Artikelnummer fabrikant: 1SCA105054R1001
EAN Code: 6417019391847
ABB Componenten, Transfer Switch, OT125F4C, Omkeerschakelaar 2 x 4P OT125F4 I-O-II indicatie, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
Werkschakelaar OT125F4C uit de Transfer Switch-serie biedt handbediende omschakeling tussen twee voedingsbronnen tot 125 A. Ideaal voor net–generator-toepassingen, onderhoudsbypass of machineomschakeling. De 2 x 4-polige configuratie met duidelijke I‑O‑II-standindicatie maakt bediening intuïtief en veilig.De open overgang voorkomt ongewenste parallelling van voedingsbronnen en verkleint het risico op storingen. Hendel en as worden apart besteld, wat flexibiliteit geeft in paneeldeur- of kastinbouw. De robuuste constructie en betrouwbare contacttechnologie zorgen voor consistent schakelen onder veeleisende omstandigheden, terwijl de compacte bouw ruimte bespaart in de schakelkast. Zo combineert OT125F4C omschakelaarfunctionaliteit, gebruiksgemak en bedrijfszekerheid in één oplossing.
| Breedte | 193 |
| Aantal polen | 4 |
| Hoogte | 100 |
| Diepte | 86 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Transfer Switch |
