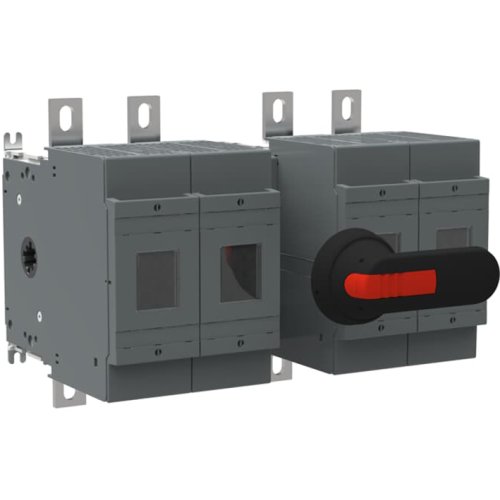

ABB Componenten Zekeringlastschakelaar OS serie OS400D22FP
Artikelnummer: 20094872
Artikelnummer fabrikant: 1SCA022754R4240
EAN Code: 6417019245775
ABB Componenten, OS, OS400D22FP, Zekeringlastschakelaar OS serie OS400D22FP, IP20, NH0, Boutklem, Lange draaigreep, Voorzijde
De zekeringlastscheider OS400D22FP uit de OS‑serie is ontworpen voor het veilig schakelen en beveiligen van vermogencircuits met zekeringen, bijvoorbeeld in industriële verdeelinrichtingen en paneelbouw. De frontbediende uitvoering maakt snelle, intuïtieve bediening mogelijk en biedt een duidelijke, veilige scheiding van het circuit. Dankzij 4-polige configuratie is ook nulgeleiderbeheer eenvoudig te realiseren.Belangrijke voordelen: DIN‑compatibele opbouw voor naadloze paneelintegratie, schakelende zekeringpolen voor betrouwbare onderbreking onder belasting, en een compacte poolindeling voor efficiënte benutting van de beschikbare ruimte. Hendel en as zijn inbegrepen voor vlotte montage en directe inbedrijfname. De robuuste constructie levert hoge bedrijfszekerheid en minimaliseert ongeplande stilstand.
| Aantal polen | 4 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Nom. continustroom Iu | 400 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Kabelinvoer | Overig |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 400 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Toegelaten korte-duur stroom Icw | 14 kA |
| Geschikt voor zekeringen | NH0 |
| Geschikt voor stroomrailopbouw | Ja |
| Positie bedieningselement | Voorzijde |
| Uitgerust met connectoren | Ja |
| Model | OS |
