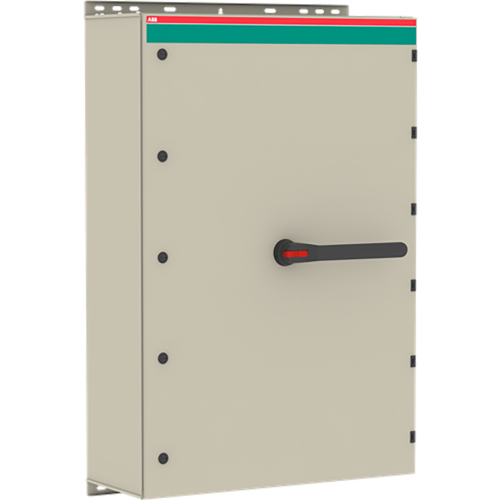

ABB Componenten Werkschakelaar, staal OT serie EMC OT1250ETRR3TZ
Artikelnummer: 20095659
Artikelnummer fabrikant: 1SCA103280R1001
EAN Code: 6417019377933
ABB Componenten, Enclosed Switches, OT1250ETRR3TZ, Werkschakelaar, staal OT serie EMC OT1250ETRR3TZ, IP65, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De Werkschakelaar OT1250ETRR3TZ uit de Enclosed Switches serie is ontworpen voor het veilig schakelen en vergrendeld uitschakelen van vermogenscircuits tot 1250 A (AC‑23, 3-polig, 415 V). Ideaal voor onderhoudssituaties en als hoofdschakelaar waar bedrijfszekerheid, veiligheid en EMC-prestaties cruciaal zijn.De Lastscheider in behuizing biedt een verzinkte stalen plaatbehuizing met polyestercoating, IP65 en UV-bestendigheid voor betrouwbaar gebruik buiten. Ingebouwde gasdrukontlasting beschermt bij een interne boog, terwijl de geaarde deur via de scharnieren extra veiligheid geeft. De zwarte pistoolhendel is vergrendelbaar met drie hangsloten; de afdekking is vergrendeld en de vergrendeling is omzeilbaar voor thermografie. Voorzien van gemonteerd hulpcontact 2NO/1NC en voorbereid op enkelvoudige of parallelle bekabeling met flexibele kabelinvoeropties (blank, ringflens of C-flens FL21, top/bottom-configuraties).
| Breedte | 800 |
| Aantal polen | 3 |
| Hoogte | 1.200 |
| Diepte | 330 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 1.250 A |
| Nom. vermogen bij AC-3, 400 V | 710 kW |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | Enclosed Switches |
