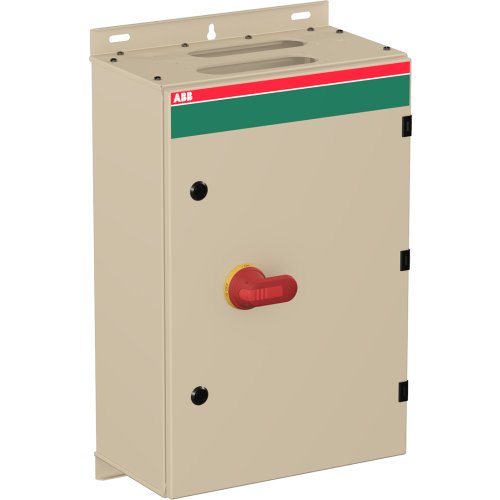

ABB Componenten WERKSCHAKELAAR 75 kW IP 65, 3P Rode knop
Artikelnummer: 20094129
Artikelnummer fabrikant: 1SCA022512R6500
EAN Code: 6417019166148
ABB Componenten, Enclosed Switches, OT315KLCC3AZ, WERKSCHAKELAAR 75 kW IP 65, 3P Rode knop, IP65, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
De Werkschakelaar OT315KLCC3AZ uit de Enclosed Switches-serie is ontworpen voor het veilig schakelen en vergrendelen van krachtinstallaties in industriële omgevingen. Met een 3-polige configuratie en AC-23 prestaties biedt hij betrouwbare onderbreking onder belasting, ook bij frequent schakelen. Dankzij IP65 en een robuuste stalen behuizing is hij geschikt voor buitenopstelling en veeleisende omstandigheden.De Lastscheider in behuizing beschikt over een gegalvaniseerde, polyester gecoate kast met gasdrukafvoer bij interne boog, geaarde deur via de scharnieren en een rood/gele pistool-hendel die met drie hangsloten vergrendelbaar is. Het deksel is geïnterlocked en de vergrendeling is omzeilbaar voor thermografie. Voorbedraad hulpcontact 2NO/1NC, voorbereid op enkel en parallel bekabelen met diverse invoertypen (blank, ringflens of C-flens FL21) en flexibele invoerposities.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 600 |
| Diepte | 230 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 315 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 61,5 kA |
| Nom. vermogen bij AC-3, 400 V | 45 kW |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 160 kW |
| Model | Enclosed Switches |
