ABB Componenten Werkschakelaar 6P, IP65 132kW
Artikelnummer: 20093896
Artikelnummer fabrikant: 1SCA022338R7650
EAN Code: 6417019116105

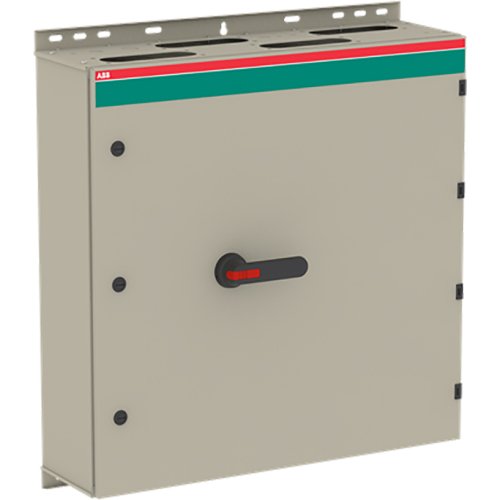

ABB Componenten, Enclosed Switches, OT 250KLCC6TZ, Werkschakelaar 6P, IP65 132kW, IP65, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De Werkschakelaar OT 250KLCC6TZ uit de Enclosed Switches serie is ontworpen voor het veilig onderbreken en scheiden van vermogenskringen tot 250 A/132 kW in 6-polige toepassingen. Ideaal voor bedrijfszekere uitschakeling en duidelijke mechanische scheiding tijdens onderhoud, ook in veeleisende omgevingen en buitentoepassingen.De verzinkte stalen behuizing met polyestercoating en IP65-bescherming biedt duurzaamheid en UV-bestendigheid. De inwendige gasdrukontlasting verhoogt de veiligheid bij een interne vlamboog, terwijl de deur via de scharnieren is geaard. De zwarte pistoolhendel is vergrendelbaar met drie hangsloten; de dekselvergrendeling is te omzeilen voor thermografie. Voorzien van gemonteerd hulpcontact 4NO2NC. Flexibele kabelinvoeropties (blind, ringflens of C‑flens FL21) en voorbereiding voor enkelvoudige en parallelle kabels versnellen de montage.
| Breedte | 800 |
| Aantal polen | 6 |
| Hoogte | 800 |
| Diepte | 230 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 250 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 40,5 kA |
| Nom. vermogen bij AC-3, 400 V | 132 kW |
| Aantal hulpcontacten als maakcontact | 4 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 132 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 132 kW |
| Model | Enclosed Switches |
