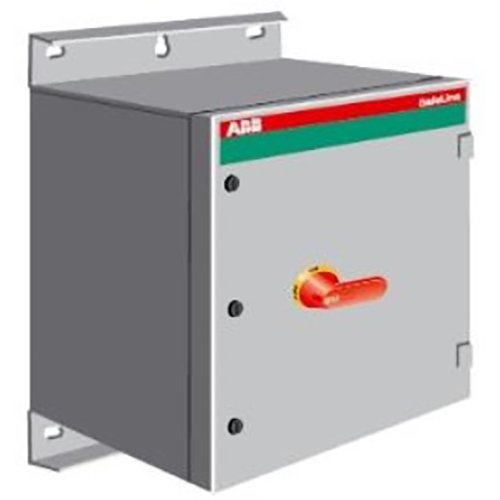

ABB Componenten Werkschakelaar 6P 250A, 4 maak- + 2 verbreekcontacten
Artikelnummer: 20094147
Artikelnummer fabrikant: 1SCA022542R6300
EAN Code: 6417019171258
ABB Componenten, Enclosed Switches, OT 250KAUC6AZ, Werkschakelaar 6P 250A, 4 maak- + 2 verbreekcontacten, IP65, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
De OT 250KAUC6AZ is een 6-polige werkschakelaar voor veilig uitschakelen en vergrendelen van machines en verdelers tot 250 A (AC‑23, 415 V / 132 kW). Ideaal voor werk- en onderhoudssituaties waar betrouwbare scheiding en duidelijke status essentieel zijn.De stalen, gegalvaniseerde behuizing met polyestercoating biedt IP65-bescherming en is bestand tegen UV en buitengebruik. De rood/gele pistool‑Hendel is voor drie hangsloten vergrendelbaar; het deksel is mechanisch geïnterlocked en de vergrendeling is omzeilbaar voor thermografische inspectie. Ingebouwde gasdrukontlasting beschermt de gebruiker bij een interne boog, terwijl de deur via de scharnieren geaard is. Voorbedraad Hulpcontact 4NO/2NC, voorbereid op enkele en parallelle kabels met opties voor blinde, ring‑flens of C‑flens (FL21) invoer, top/bottom of bottom/bottom. Serie: Enclosed Switches, producttype: OT250.
| Breedte | 800 |
| Aantal polen | 6 |
| Hoogte | 800 |
| Diepte | 230 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 250 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 40,5 kA |
| Nom. vermogen bij AC-3, 400 V | 132 kW |
| Aantal hulpcontacten als maakcontact | 4 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 132 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 132 kW |
| Model | Enclosed Switches |
