ABB Componenten Werkschakelaar 6 polig, 7,5 kW
Artikelnummer: 20094199
Artikelnummer fabrikant: 1SCA022613R0570
EAN Code: 6417019199498

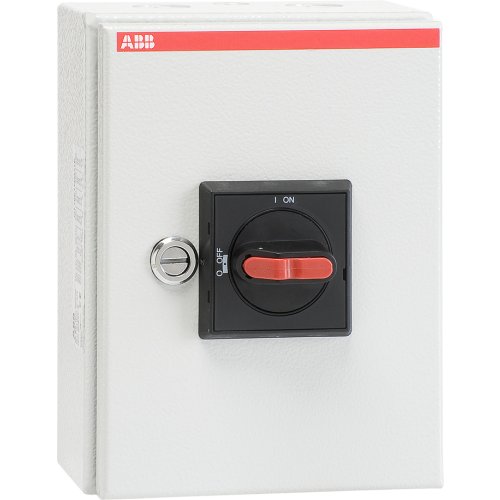

ABB Componenten, Enclosed Switches, OTL16T6M, Werkschakelaar 6 polig, 7,5 kW, IP65, Draaiknop, 7,5, Zwart, Compleet apparaat in behuizing ingebouwd
De werkschakelaar OTL16T6M uit de Enclosed Switches-serie is ontworpen voor veilige scheiding en bediening van machines en installaties tot 7,5 kW. Met 6-polige schakeling en AC-23 16 A is hij geschikt voor veeleisende motorlasten en onderhoudswerkzaamheden waarbij betrouwbaarheid en veiligheid voorop staan.De robuuste stalen plaatbehuizing met polyester poedercoating en IP65-bescherming is bestand tegen UV, water en tijdelijke onderdompeling, waardoor buitenopstelling mogelijk is. De zwarte selector-hendel, vergrendelde afdekking en deur met slot voorkomen openen onder spanning; de vergrendeling is doelbewust ophefbaar voor thermografische inspecties. Voorbedraad hulpcontact 1NO, knock-out kabelinvoeren en meegeleverde PE-klem versnellen montage en bekabeling. Dit OTL16-model combineert bedrijfszekerheid met praktische details die stilstand minimaliseren.
| Breedte | 150 |
| Aantal polen | 6 |
| Hoogte | 200 |
| Diepte | 100 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 40 A |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 7,5 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 32 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 16 A |
| Schakelvermogen bij 400 V | 7,5 kW |
| Model | Enclosed Switches |
