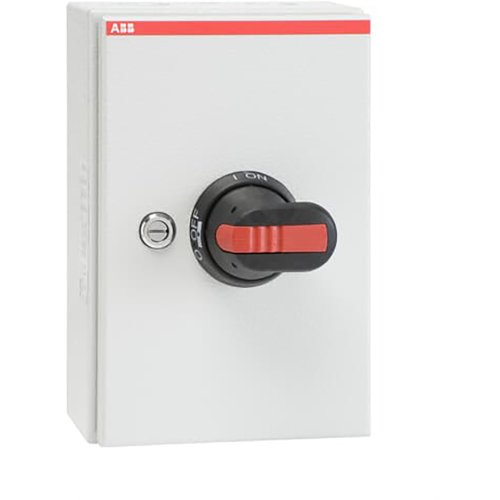

ABB Componenten Werkschakelaar 4P 1M, metalenbehuizing
Artikelnummer: 20094198
Artikelnummer fabrikant: 1SCA022613R0490
EAN Code: 6417019199481
ABB Componenten, Enclosed Switches, OTL 63T4M, Werkschakelaar 4P 1M, metalenbehuizing, IP65, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OTL 63T4M werkschakelaar uit de Enclosed Switches serie schakelt machines en installaties veilig vrij en onderbreekt de voeding aan de bron. Deze 4-polige veiligheidsschakelaar (AC-23 tot 63 A, 415 V, 30 kW) biedt betrouwbare, duidelijke bediening met een zwarte pistoolhendel en is geschikt voor toepassing binnen én buiten.De rigide, alu‑zink gecoate stalen behuizing met polyester poedercoating is IP65 en voorzien van scharnierende deur met slot. De dekselvergrendeling voorkomt openen in ingeschakelde stand, maar is doelbewust te overbruggen voor thermografie. Geleverd met gemonteerd hulpcontact (1NO), PE‑klem en knock‑out kabelinvoeren voor snelle, nette bekabeling. Getest op UV‑, water‑ en (tijdelijke) onderdompelingbestendigheid volgens UL746C voor hoge bedrijfszekerheid in veeleisende omgevingen.
| Breedte | 165 |
| Aantal polen | 4 |
| Hoogte | 250 |
| Diepte | 110 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 30 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 63 A |
| Schakelvermogen bij 400 V | 30 kW |
| Model | Enclosed Switches |
