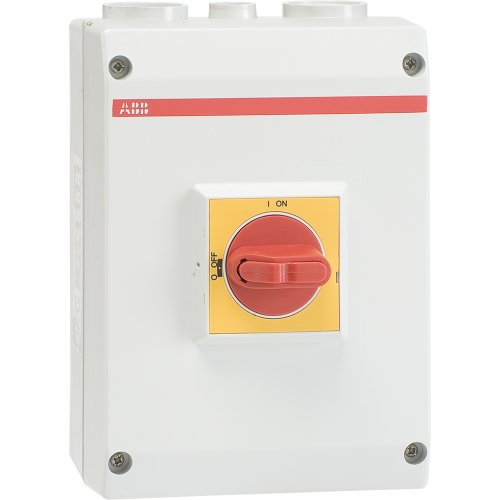

ABB Componenten Werkschakelaar 4P 18,5kW, 2 x M32 + M16, 1M rood/gele knop
Artikelnummer: 20093998
Artikelnummer fabrikant: 1SCA022401R1490
EAN Code: 6417019130996
ABB Componenten, Enclosed Switches, OTP 36A4M, Werkschakelaar 4P 18,5kW, 2 x M32 + M16, 1M rood/gele knop, IP65, Draaiknop, Rood, Compleet apparaat in behuizing ingebouwd
De OTP 36A4M uit de Enclosed Switches-serie is een werkschakelaar voor het veilig scheiden en uitschakelen van machines en installaties, zowel binnen als buiten. De 4-polige uitvoering ondersteunt een 5-aderig systeem met vaste N- en PE-klem, en is voorzien van een rood/gele hendel voor duidelijke standweergave.De robuuste, glasvezelversterkte polycarbonaatbehuizing is UV-bestendig en IP65, zodat stof en lage-druk waterstralen geen probleem zijn. Voor snelle bekabeling zijn er getapte invoeren met knock-outs voor twee parallelle kabels plus een stuurkabel, van boven én onder. Het deksel is vergrendeld en de vergrendeling is indien nodig te omzeilen, bijvoorbeeld voor thermografie. Extra veiligheid en procedurecontrole komen van de vergrendelbare hendel (tot drie hangsloten) en het gemonteerde hulpcontact (1NO0NC). Dit alles levert betrouwbare uitschakeling met minimale stilstand.
| Breedte | 145 |
| Aantal polen | 4 |
| Hoogte | 200 |
| Diepte | 90 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 80 A |
| Nom. vermogen bij AC-3, 400 V | 22 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 22 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 45 A |
| Schakelvermogen bij 400 V | 22 kW |
| Model | Enclosed Switches |
