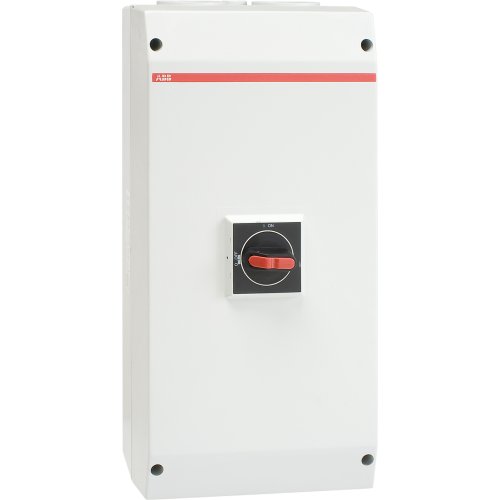

ABB Componenten Werkschakelaar 3P, IP65 incl. 1maak hulp, zwarte hendel
Artikelnummer: 20095170
Artikelnummer fabrikant: 1SCA022812R4320
EAN Code: 6417019274584
ABB Componenten, Enclosed Switches, OTE75TL3M, Werkschakelaar 3P, IP65 incl. 1maak hulp, zwarte hendel, IP65, Draaiknop, Zwart, Compleet apparaat in behuizing ingebouwd
OTE75TL3M uit de Enclosed Switches-serie is een werkschakelaar voor het veilig scheiden en uitschakelen van driefasige belastingen tot 80 A (AC-23) en 37 kW. Ideaal voor binnen- en buitentoepassingen waar robuustheid, EMC-bescherming en duidelijke bediening vereist zijn.De UV-bestendige, glasvezelversterkte polycarbonaat behuizing is IP65 en heeft een interlocked deksel met omzeilbare vergrendeling voor bijvoorbeeld thermografie. De zwarte selectorhendel is vergrendelbaar in zowel AAN als UIT en geschikt voor drie hangsloten. Standaard voorzien van een gemonteerd hulpcontact (1NO0NC). Voor bekabeling zijn er schroefdraad-invoeren met knock-outs voor twee parallelle krachtkabels en één stuurkabel, zowel boven als onder. Ontworpen voor een 5-aderig systeem met vaste N- en PE-klem. Dankzij de metalen EMC-plaat met kabelschildklemmen zijn geen EMC-wartels nodig.
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Enclosed Switches |
