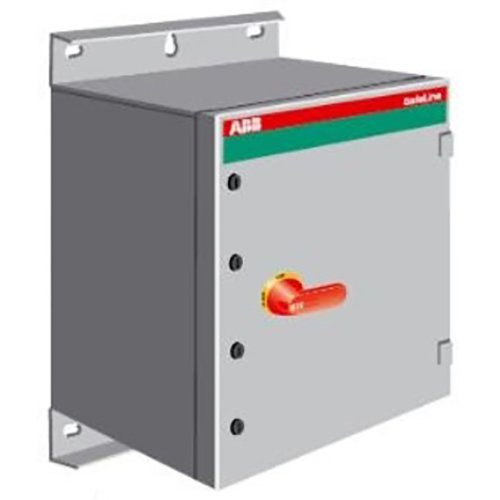

ABB Componenten Werkschakelaar 3P, IP65 630A
Artikelnummer: 20094148
Artikelnummer fabrikant: 1SCA022542R6640
EAN Code: 6417019171289
ABB Componenten, Enclosed Switches, OT 630KAUC6AZ, Werkschakelaar 3P, IP65 630A, IP65, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
De OT 630KAUC6AZ is een veiligheidsschakelaar voor het veilig scheiden en uitschakelen van vermogenskringen bij onderhoud, ombouw of noodstop. De uitvoering binnen de serie Enclosed Switches biedt betrouwbare bediening en duidelijke statusweergave met een rood-gele pistoolhendel.De stalen plaatbehuizing (IP65) is verzinkt en voorzien van polyestercoating, UV-bestendig en geschikt voor buitenopstelling. Voor extra veiligheid is de deur via de scharnieren geaard en beschermt een ingebouwde gasdrukontlasting bij een interne boog. De deksel is vergrendeld, de vergrendeling is voor thermografie te omzeilen, en de hendel is afsluitbaar met drie hangsloten. Flexibele installatie dankzij voorbereiding voor enkel- en parallelkabels en diverse kabelinvoeren (boven/onder). Geïntegreerd hulpcontact voor eenvoudige integratie in besturings- en signaleringscircuits. IP65, 630 A.
| Breedte | 800 |
| Aantal polen | 6 |
| Hoogte | 1.000 |
| Diepte | 330 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 570 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 90 kA |
| Nom. vermogen bij AC-3, 400 V | 315 kW |
| Aantal hulpcontacten als maakcontact | 4 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 315 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 570 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 570 A |
| Schakelvermogen bij 400 V | 315 kW |
| Model | Enclosed Switches |
