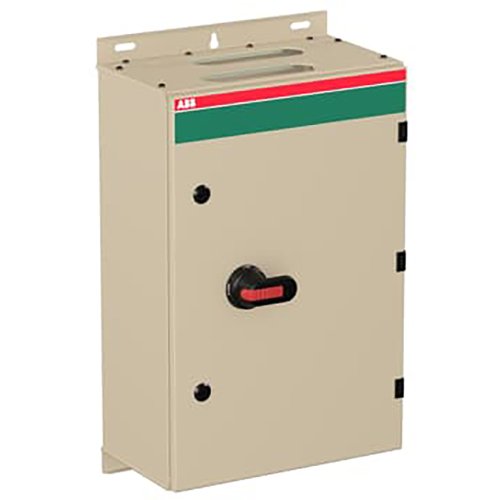

ABB Componenten Werkschakelaar 3P, IP65 132kW
Artikelnummer: 20093876
Artikelnummer fabrikant: 1SCA022281R5690
EAN Code: 6417019070339
ABB Componenten, Enclosed Switches, OT 250KLCC3TZ, Werkschakelaar 3P, IP65 132kW, IP65, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OT 250KLCC3TZ uit de serie Enclosed Switches is ontworpen voor het veilig scheiden en vergrendelen van voedingen in machines en verdeelinrichtingen. Met 3-polige schakeling (AC-23, 250 A, 132 kW) biedt hij betrouwbare onderbreking en duidelijke statusfeedback via een geïntegreerd hulpcontact (2NO/1NC).De robuuste staalplaatbehuizing met polyestercoating is IP65 en UV-bestendig, geschikt voor buitenopstelling. Extra veiligheid komt van gasdrukontlasting bij interne boog en een deur die via de scharnieren is geaard. De zwarte pistoolhendel is afsluitbaar met drie hangsloten; de dekselvergrendeling voorkomt onbedoelde toegang en is omzeilbaar voor thermografie. Flexibele bekabeling is mogelijk dankzij voorbereiding op enkelvoudige en parallelle kabels en diverse kabelinvoeren (blind, ringflens of C-flens/FL21) met top/bottom-configuraties.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 600 |
| Diepte | 230 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 250 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 40,5 kA |
| Nom. vermogen bij AC-3, 400 V | 132 kW |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 132 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 132 kW |
| Model | Enclosed Switches |
