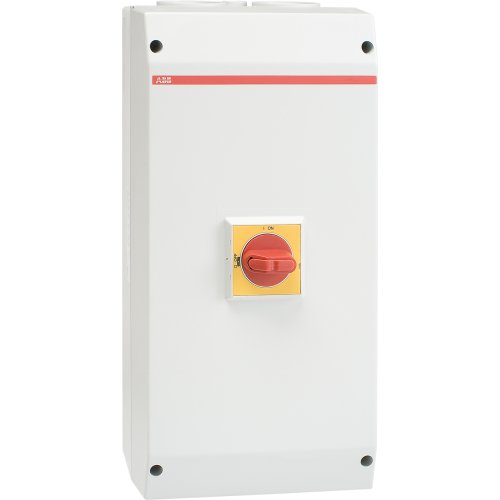

ABB Componenten Werkschakelaar 3P
Artikelnummer: 20095162
Artikelnummer fabrikant: 1SCA022812R3430
EAN Code: 6417019274508
ABB Componenten, Enclosed Switches, OTP75A3M, Werkschakelaar 3P, IP65, Draaiknop, Rood, Compleet apparaat in behuizing ingebouwd
De werkschakelaar OTP75A3M uit de serie Enclosed Switches zorgt voor veilig en zichtbaar uitschakelen van machines en installaties tot 37 kW. Geschikt voor service- en noodstops in binnen- en buitentoepassingen dankzij de robuuste, UV-bestendige glasvezelversterkte polycarbonaatbehuizing met IP65 en 3-polige AC-23A prestaties tot 80 A bij 415 V.De rood-gele selector-hendel is vergrendelbaar met drie hangsloten voor veilig onderhoud. Het deksel is vergrendeld en de vergrendeling is omzeilbaar voor thermografie. Een gemonteerd hulpcontact (1NO0NC) vereenvoudigt signalering. Voor 5-aderige systemen met vaste nul- en PE-klem. Getapte kabelinvoeren met uitbreekopeningen bieden ruimte voor twee parallelle krachtkabels en één stuurkabel, zowel van boven als van onder. Betrouwbare bediening, hoge bedrijfszekerheid en snelle montage in één compacte oplossing.
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 115 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Enclosed Switches |
