ABB Componenten Werkschakelaar 3P
Artikelnummer: 20094211
Artikelnummer fabrikant: 1SCA022613R4130
EAN Code: 6417019199856

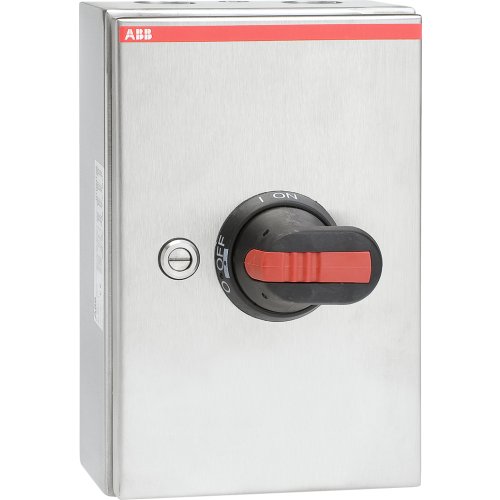

ABB Componenten, Enclosed Switches, OTR 63T3M, Werkschakelaar 3P, IP65, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OTR 63T3M uit de serie Enclosed Switches is ontworpen voor het veilig scheiden en bedienen van 3-fase circuits tot 415 V AC-23, 63 A (30 kW) in industriële omgevingen, zowel binnen als buiten. Ideaal voor het betrouwbaar uitschakelen van machines en voedingslijnen tijdens onderhoud of inspectie.De robuuste RVS AISI304 behuizing met IP65 beschermt tegen stof, water en corrosie. De zwarte pistol‑hendel en frontbediening zorgen voor duidelijk en ergonomisch schakelen. De interlocked cover voorkomt openen onder belasting; de vergrendeling is doelbewust te omzeilen voor thermografische metingen. Inclusief PE-klem en gemonteerd hulpcontact (1NO0NC) voor statusmeldingen. Knock‑out kabelinvoeren versnellen montage en, met EMC‑wartels, is toepassing in EMC‑kritische installaties mogelijk. De scharnierdeur met slot verhoogt de bedrijfsveiligheid.
| Breedte | 165 |
| Aantal polen | 3 |
| Hoogte | 250 |
| Diepte | 110 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 30 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 63 A |
| Schakelvermogen bij 400 V | 30 kW |
| Model | Enclosed Switches |
