ABB Componenten Werkschakelaar 3P
Artikelnummer: 20094210
Artikelnummer fabrikant: 1SCA022613R3910
EAN Code: 6417019199832

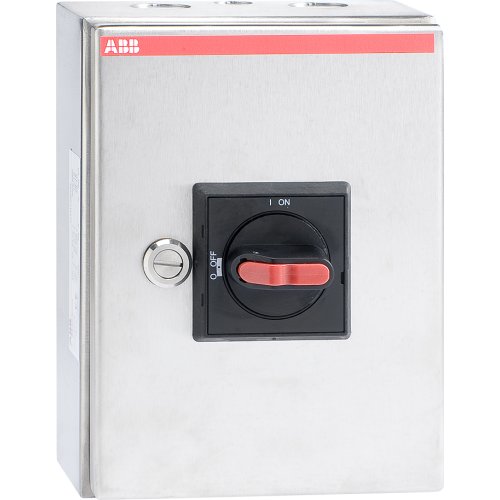

ABB Componenten, Enclosed Switches, OTR 25T3M, Werkschakelaar 3P, IP65, Draaiknop, Zwart, Compleet apparaat in behuizing ingebouwd
De Werkschakelaar OTR 25T3M uit de serie Enclosed Switches is ontwikkeld voor veilig uitschakelen en onderhoud aan machines en installaties. De roestvaststalen behuizing (AISI 304) met IP65 beschermt in veeleisende omgevingen, zowel binnen als buiten. De zwarte selector‑hendel en deurvergrendeling zorgen dat de deksel niet kan worden geopend wanneer de schakelaar ingeschakeld is.Voor thermografische inspecties kan de vergrendeling tijdelijk worden opgeheven. Driepolig, geschikt voor 415 V AC‑23, 30 A en 15 kW. Inclusief 1NO0NC hulpcontact en PE‑klem voor snelle integratie. Knock‑out kabelinvoeren versnellen montage en bieden flexibiliteit in bekabeling. Toepasbaar in EMC‑omgevingen bij gebruik van EMC‑wartels. Robuust, betrouwbaar en klaar voor langdurig gebruik in industriële toepassingen.
| Breedte | 150 |
| Aantal polen | 3 |
| Hoogte | 200 |
| Diepte | 100 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 63 A |
| Nom. vermogen bij AC-3, 400 V | 9 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 15 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 25 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 30 A |
| Schakelvermogen bij 400 V | 15 kW |
| Model | Enclosed Switches |
