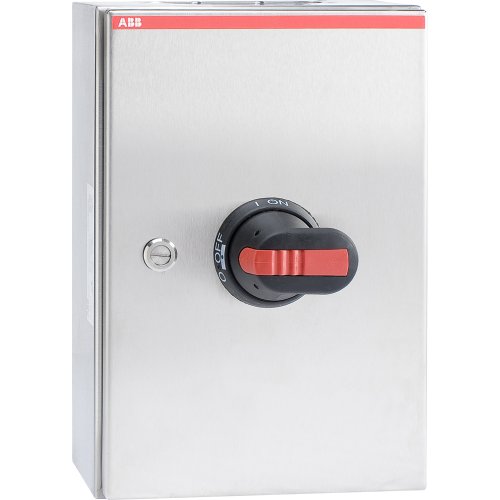

ABB Componenten Werkschakelaar 3P
Artikelnummer: 20094170
Artikelnummer fabrikant: 1SCA022567R1440
EAN Code: 6417019182605
ABB Componenten, Enclosed Switches, OTR 90T3B, Werkschakelaar 3P, IP65, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
OTR 90T3B uit de Enclosed Switches-serie is een werkschakelaar voor veilig scheiden en lokaal uitschakelen van machines en voedingen. Geschikt voor 3-polige toepassingen tot 415 V AC‑23, 90 A (45 kW), zodat onderhoud en stilstandmomenten gecontroleerd en veilig verlopen.De RVS behuizing (AISI304) met scharnierende deur en slot is IP65, bestand tegen stof, water en veeleisende omgevingen, zowel binnen als buiten. De dekselvergrendeling voorkomt openen in ingeschakelde toestand; de vergrendeling is bewust te omzeilen voor thermografie. De zwarte pistoolhendel biedt duidelijke standindicatie en stevige grip. Knock‑out kabelinvoeren versnellen montage, terwijl PE‑klem en gemonteerd hulpcontact (1NO0NC) standaard zijn inbegrepen. Toepasbaar in EMC‑opstellingen wanneer EMC‑wartels worden gebruikt.
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 300 |
| Diepte | 135 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Nom. vermogen bij AC-3, 400 V | 45 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Enclosed Switches |
