ABB Componenten Werkschakelaar 3P
Artikelnummer: 20093989
Artikelnummer fabrikant: 1SCA022401R0250
EAN Code: 6417019130873

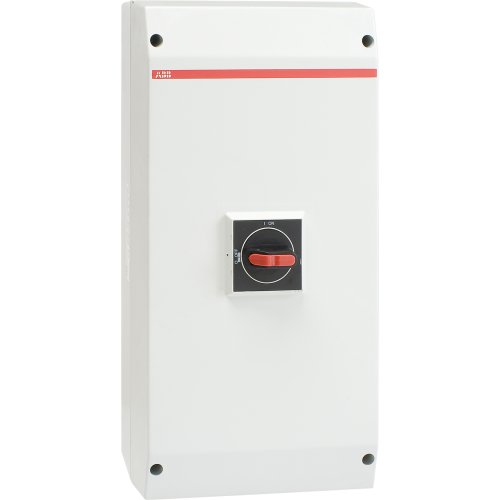

ABB Componenten, Enclosed Switches, OTP 75T3U, Werkschakelaar 3P, IP65, Draaiknop, Zwart, Compleet apparaat in behuizing ingebouwd
De OTP 75T3U werkschakelaar uit de Enclosed Switches-serie is ontworpen voor het veilig scheiden en schakelen van machines en voedingslijnen. Met 3-polige veiligheidsschakeling tot 415 V AC-23, 80 A en 37 kW biedt hij betrouwbare uitschakeling en duidelijke statusbediening via de zwarte keuzeschakelaar. Ideaal voor toepassingen waar bedrijfszekerheid en veiligheid vooropstaan.De robuuste, UV-bestendige behuizing van glasvezelversterkt polycarbonaat is IP65-afgedicht voor binnen- én buitengebruik. De vergrendelbare hendel is geschikt voor drie hangsloten en het deksel is interlocked; de vergrendeling kan desgewenst worden overbrugd voor thermografie. Kabelinvoeropeningen kunnen naar wens worden aangebracht. Standaard aanwezig zijn een hulpcontact (1NO0NC), een vaste nulklem en PE-klem voor vijfdraads systemen. Dit resulteert in snelle integratie, hoge bedrijfsveiligheid en duurzame bescherming tegen omgevingsinvloeden.
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 115 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Enclosed Switches |
