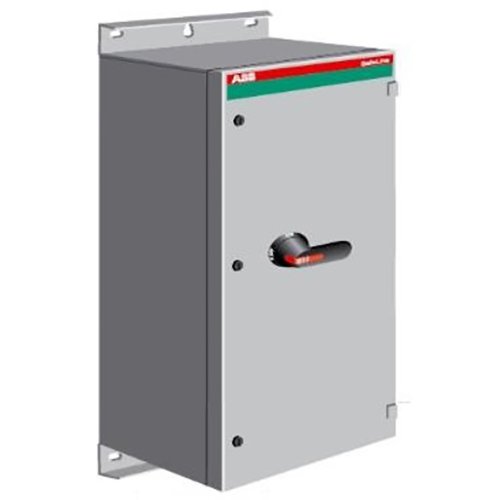

ABB Componenten Werkschakelaar 3P
Artikelnummer: 20093897
Artikelnummer fabrikant: 1SCA022340R1310
EAN Code: 6417019116051
ABB Componenten, Enclosed Switches, OT 250KAUC3TZ, Werkschakelaar 3P, IP65, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OT 250KAUC3TZ uit de serie Enclosed Switches is ontworpen voor het veilig scheiden en uitschakelen van drie‑fasige belastingen tot 250 A (AC‑23, 415 V). Ideaal voor onderhoud en noodstoptoepassingen, met een robuuste stalen plaatbehuizing (gegalvaniseerd, polyestercoating) en IP65-bescherming voor betrouwbaar gebruik binnen én buiten.De zwarte pistolgreep‑hendel is vergrendelbaar met drie hangsloten. De kap is vergrendeld en de interlock is omzeilbaar voor thermografie. Extra veiligheid komt van gasdrukontlasting bij interne boog en een via de scharnieren geaarde deur. De meegeleverde hulpcontacten 2NO/1NC maken eenvoudige signaal- of PLC‑koppeling mogelijk. Flexibele bekabeling wordt ondersteund: enkel of parallel, met invoer via blind, ringflens of C‑flens (FL21), boven/onder of onder/onder. Zo combineert het apparaat bedrijfszekerheid met snelle, nette montage.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 800 |
| Diepte | 230 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 250 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 40,5 kA |
| Nom. vermogen bij AC-3, 400 V | 132 kW |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 132 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 132 kW |
| Model | Enclosed Switches |
