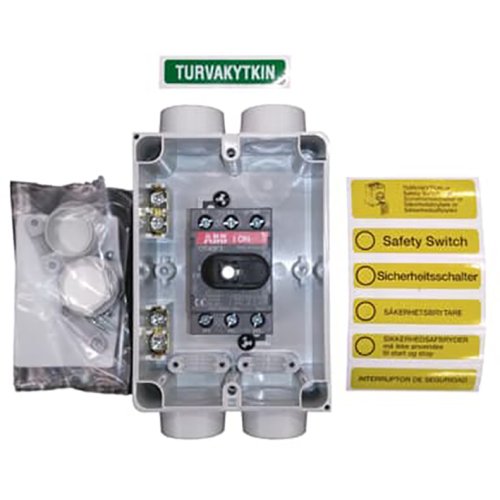

ABB Componenten Werkschakelaar 3P 7,5kW, 2xM25, 1M zwarte ronde knop
Artikelnummer: 20094447
Artikelnummer fabrikant: 1SCA022699R3770
EAN Code: 6417019223209
ABB Componenten, Enclosed Switches, OTP16HT3M25, Werkschakelaar 3P 7,5kW, 2xM25, 1M zwarte ronde knop, IP65, Draaiknop, Zwart, Compleet apparaat in behuizing ingebouwd
OTP16HT3M25 werkschakelaar uit de Enclosed Switches serie is ontworpen voor het veilig scheiden en lokaal uitschakelen van driefasige motoren en machinekringen tot 7,5 kW (AC-23 415 V, 16 A). De robuuste, UV-bestendige polycarbonaat behuizing met IP65 beschermingsgraad maakt inzet binnen én buiten mogelijk. De zwarte ronde hendel biedt betrouwbare bediening en duidelijke standweergave.De vergrendelde deksel verhoogt de veiligheid; de hendel is vergrendelbaar met drie hangsloten voor gecontroleerd onderhoud. Voor snelle installatie beschikt de behuizing over 2x M25 kabelinvoeren met schroefdraad en knock-outs voor twee parallelle kabels aan boven- en onderzijde. Geschikt voor een 5‑draadsysteem met vaste nul- en PE-klem. Inclusief twee membraandoorvoeren en twee trekontlastingen. Een gemonteerd hulpcontact (1NO) maakt status- of PLC-signaalgeving eenvoudig.
| Breedte | 85 |
| Aantal polen | 3 |
| Hoogte | 120 |
| Diepte | 60 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 40 A |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 7,5 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 32 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 16 A |
| Schakelvermogen bij 400 V | 7,5 kW |
| Model | Enclosed Switches |
