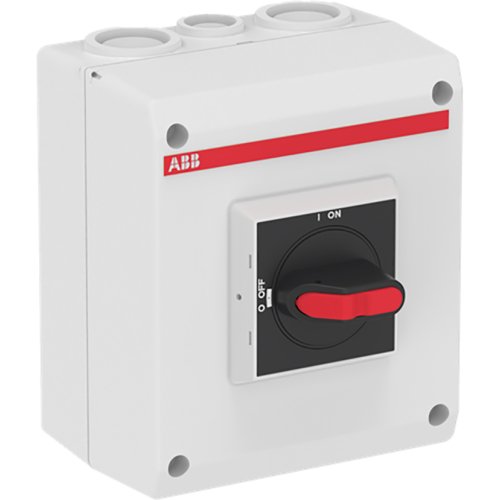

ABB Componenten Werkschakelaar 3P 7,5kW, 2 x M25 + M16, 1M zwarte knop
Artikelnummer: 20093986
Artikelnummer fabrikant: 1SCA022400R9910
EAN Code: 6417019130842
ABB Componenten, Enclosed Switches, OTP 16T3M, Werkschakelaar 3P 7,5kW, 2 x M25 + M16, 1M zwarte knop, IP65, Draaiknop, 7,5, Zwart, Compleet apparaat in behuizing ingebouwd
De OTP 16T3M is een compacte werkschakelaar uit de serie Enclosed Switches voor het veilig schakelen en scheiden van motoren en andere lasten tot 7,5 kW. Dankzij IP65 en een robuuste, glasvezelversterkte polycarbonaatbehuizing presteert hij betrouwbaar binnen én buiten. De zwarte keuzeknop biedt duidelijke bediening, terwijl de 3-polige uitvoering in AC-23A tot 16 A breed inzetbaar is.Voor extra veiligheid heeft de hendel een vergrendeling voor drie hangsloten en een gekoppelde deksel; de vergrendeling is bij te sturen voor bijvoorbeeld thermografie. Praktische montage wordt ondersteund door draadgetapte kabelinvoeren (2× M25 + M16) met knock-outs boven en onder, een gemonteerd hulpcontact (1NO0NC) en een 5-aderige aansluiting met vaste nul- en PE-klem.
| Breedte | 130 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 60 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 40 A |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 7,5 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 32 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 16 A |
| Schakelvermogen bij 400 V | 7,5 kW |
| Model | Enclosed Switches |
