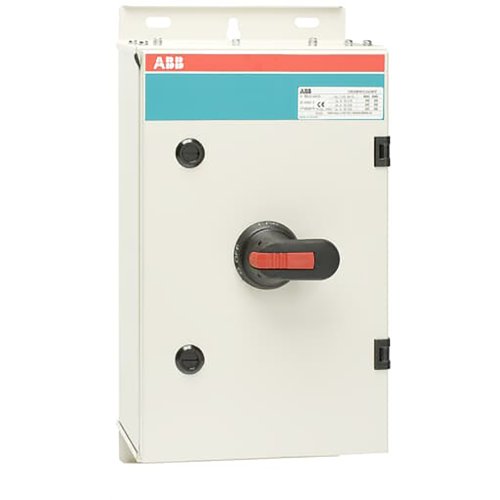

ABB Componenten Werkschakelaar 3P 55 kW, blanco / blanco
Artikelnummer: 20097099
Artikelnummer fabrikant: 1SCA148216R1001
EAN Code: 6417019776071
ABB Componenten, Enclosed Switches, OT125GTUU3TZ, Werkschakelaar 3P 55 kW, blanco / blanco, IP65, Schroefaansluiting, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De Werkschakelaar OT125GTUU3TZ uit de serie Enclosed Switches is ontworpen voor het veilig schakelen en scheiden van 3-fase belastingen tot 55 kW (AC-23, 125 A). Ideaal als hoofdschakelaar of voor onderhoudsisolatie in veeleisende omgevingen, binnen én buiten.De robuuste, gegalvaniseerde plaatstalen behuizing met polyestercoating en IP65 beschermt tegen stof, water en UV. Een ingebouwde gasdrukontlasting verhoogt de veiligheid bij een interne boog; de deur is via de scharnieren geaard. De zwarte pistoolhendel is vergrendelbaar met drie hangsloten, terwijl de interlocked cover ongewenst openen voorkomt en voor thermografie te omzeilen is. Voorbereid op enkelvoudige of parallelle bekabeling met flexibele kabelinvoeren (o.a. ring- en C-flange, top/bottom). Inclusief hulpcontact 1NO1NC voor status- en besturingssignalen.
| Breedte | 250 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 180 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 24 kA |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 55 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 4 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 125 A |
| Schakelvermogen bij 400 V | 55 kW |
| Model | Enclosed Switches |
