ABB Componenten Werkschakelaar 3P 45kW handgreep zwart
Artikelnummer: 20094583
Artikelnummer fabrikant: 1SCA022718R4610
EAN Code: 6417019230368
ABB Componenten, Enclosed Switches, OTL 90T3U, Werkschakelaar 3P 45kW handgreep zwart, IP65, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd

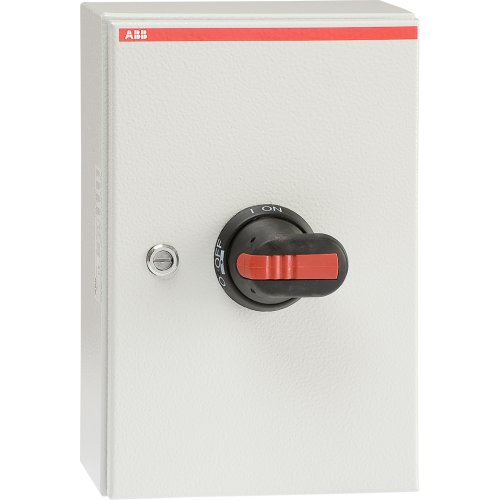

De OTL 90T3U werkschakelaar uit de Enclosed Switches-serie is ontwikkeld voor het veilig lokaal af- en inschakelen en het betrouwbaar vrijschakelen tijdens onderhoud. Met 3-polige schakeling en 45 kW bij AC‑23 wordt bedrijfszekerheid gecombineerd met een robuuste, afgesloten uitvoering voor veeleisende omgevingen, binnen én buiten.De stalen behuizing met polyester poedercoating (IP65) heeft een scharnierende deur met slot en een zwarte pistool‑hendel. De dekselvergrendeling voorkomt openen in ingeschakelde toestand; de vergrendeling is doelgericht te overrulen voor thermografische metingen. Voorzien van gemonteerd hulpcontact (1 NO), PE‑klem en boorbare kabelinvoeren voor flexibele bekabeling. UV‑, water‑ en dompelbestendigheid conform UL746C verhoogt de duurzaamheid. Nominale waarde: 3P, 415 V, 90 A, 45 kW (AC‑23).
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 300 |
| Diepte | 135 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Nom. vermogen bij AC-3, 400 V | 45 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Enclosed Switches |
