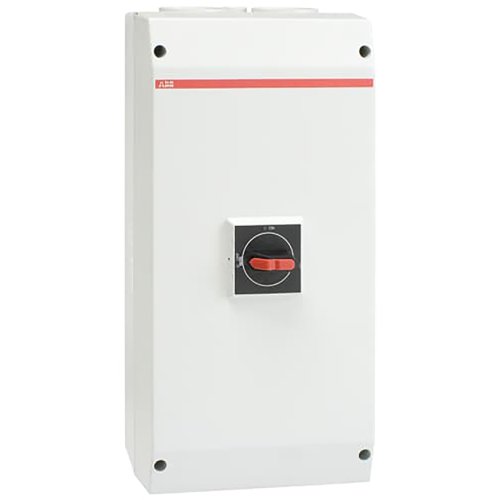

ABB Componenten Werkschakelaar 3P 45kW, 2xM50 + M16, 1M zwarte knop
Artikelnummer: 20095157
Artikelnummer fabrikant: 1SCA022812R2970
EAN Code: 6417019274454
ABB Componenten, Enclosed Switches, OTP 90T3M, Werkschakelaar 3P 45kW, 2xM50 + M16, 1M zwarte knop, IP65, Draaiknop, Zwart, Compleet apparaat in behuizing ingebouwd
De werkschakelaar OTP 90T3M is ontworpen voor veilig schakelen en scheiden van voedingen en motorlasten tot 45 kW. Hij biedt betrouwbare uitschakeling voor onderhoud en noodstoptoepassingen, met 3-polige AC-23 prestaties tot 90 A bij 415 V. Standaard is een hulpcontact 1NO0NC aanwezig voor signalering en besturing.De robuuste, UV-beschermde kunststof behuizing van glasvezelversterkt polycarbonaat is IP65 en daarmee geschikt voor binnen en buiten. De vergrendelbare hendel is geschikt voor drie hangsloten, terwijl het deksel interlocked is en indien nodig te omzeilen voor thermografie. Door draadgedraaide invoeren met knock-outs (2xM50 + M16) zijn twee parallelle vermogenskabels en een stuurkabel eenvoudig van boven of onder aan te sluiten. Voor 5-aderige systemen is een vaste nul- en PE-klem geïntegreerd, wat installatie en keuring versnelt.
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Nom. vermogen bij AC-3, 400 V | 45 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Enclosed Switches |
