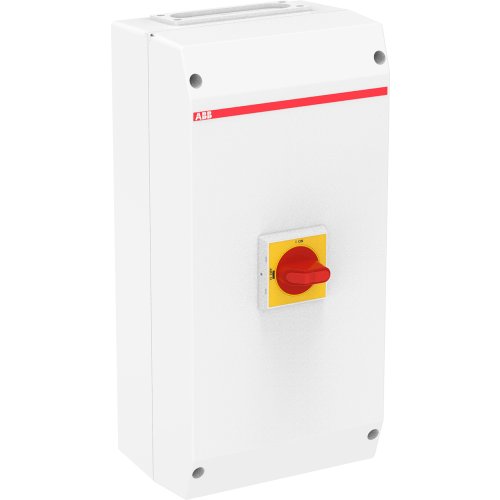

ABB Componenten Werkschakelaar 3P 37kW, flens I, 1M rood/gele knop
Artikelnummer: 20093941
Artikelnummer fabrikant: 1SCA022382R0550
EAN Code: 6417019124643
ABB Componenten, Enclosed Switches, OTP 75A3B, Werkschakelaar 3P 37kW, flens I, 1M rood/gele knop, IP65, Draaiknop, Rood, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OTP 75A3B uit de Enclosed Switches serie is ontworpen voor het veilig schakelen en isoleren van drie-fase toepassingen tot 37 kW (AC-23, 80 A). Ideaal als hoofd- of noodschakelaar voor machines en installaties waar betrouwbare uitschakeling en duidelijke statusweergave vereist zijn.De robuuste, glasvezelversterkte polycarbonaatbehuizing (IP65) is UV‑bestendig en geschikt voor binnen en buiten. De rood/gele hendel is vergrendelbaar met drie hangsloten, terwijl het vergrendelde deksel onbedoeld openen voorkomt; de vergrendeling is desgewenst te omzeilen voor thermografische inspecties. Handige invoeren voor I‑flenzen met knock-outs aan boven- en onderzijde versnellen montage. Standaard 1 hulpcontact (1NO) biedt signaalterugmelding. Geschikt voor 5‑draadsystemen met vaste N‑ en PE‑klem voor een nette, veilige bekabeling.
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 115 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Enclosed Switches |
