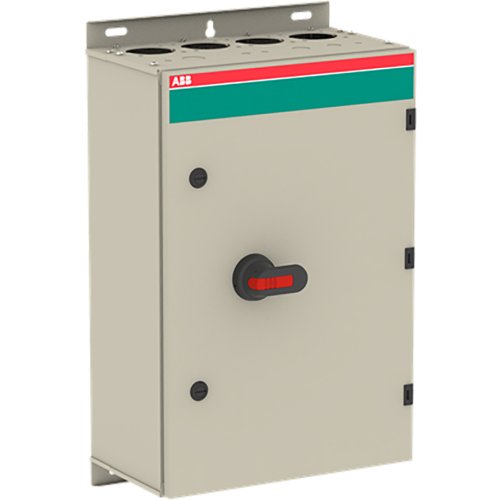

ABB Componenten Werkschakelaar 3P 160kW, RingFlenzen
Artikelnummer: 20094133
Artikelnummer fabrikant: 1SCA022513R7610
EAN Code: 6417019168227
ABB Componenten, Enclosed Switches, OT315KTRR3TZ, Werkschakelaar 3P 160kW, RingFlenzen, IP65, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT315KTRR3TZ Werkschakelaar uit de serie Enclosed Switches is ontworpen voor veilig schakelen en scheiden van vermogenscircuits tot 315 A (AC‑23, 415 V), geschikt voor aandrijvingen tot 160 kW. Ideaal als hoofd- of werkschakelaar in industriële omgevingen waar bedrijfszekerheid en veiligheid vooropstaan.De gegalvaniseerde stalen behuizing met polyestercoating biedt IP65-bescherming en UV‑bestendigheid voor buitenopstelling. Voor extra veiligheid is de deur via de scharnieren geaard en is er gasdrukontlasting bij interne boog. De zwarte pistoolhendel is vergrendelbaar met drie hangsloten; de kap is geïnterlocked en de vergrendeling kan worden omzeild voor thermografie. Standaard gemonteerd hulpcontact 2NO/1NC. Flexibele bekabeling dankzij voorbereidingen voor enkel en parallel, met kabelinvoeropties: blind, ringflens of C‑flens (FL21), top/bottom of bottom/bottom.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 600 |
| Diepte | 230 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 315 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 61,5 kA |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 160 kW |
| Model | Enclosed Switches |
