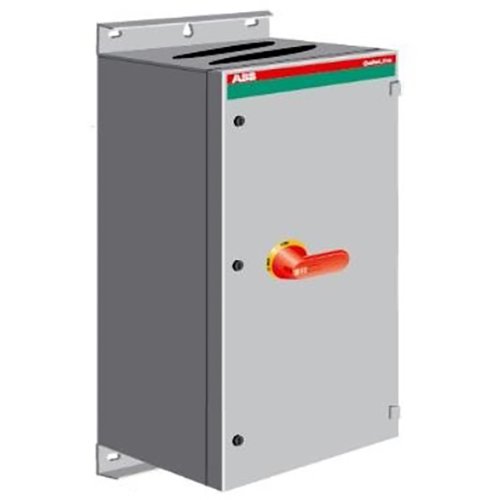

ABB Componenten WERKSCHAKELAAR 315 kW IP 65, 3P Rode knop
Artikelnummer: 20094130
Artikelnummer fabrikant: 1SCA022512R6760
EAN Code: 6417019166162
ABB Componenten, Enclosed Switches, OT630KLCC3AZ, WERKSCHAKELAAR 315 kW IP 65, 3P Rode knop, IP65, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
De OT630KLCC3AZ lastscheider in behuizing uit de Enclosed Switches-serie is ontwikkeld voor veilig handbediend schakelen en afschakelen van vermogens tot 315 kW in veeleisende omgevingen. Met 3-polige configuratie en IP65-bescherming waarborgt hij bedrijfscontinuïteit en veiligheid, zowel binnen als buiten.De gegalvaniseerde stalen behuizing met polyestercoating is UV‑bestendig en voorzien van gasdrukontlasting bij interne boog, terwijl de deur via de scharnieren geaard is. De rood‑gele pistoolhendel is vergrendelbaar met drie hangsloten; de kap is mechanisch vergrendeld en de vergrendeling is ophefbaar voor thermografie. Voorgeïnstalleerd hulpcontact 2NO/1NC ondersteunt besturings- en signaleringstaken. Flexibele bekabeling wordt mogelijk door voorbereiding voor enkelvoudige en parallelle kabels en keuze uit blinde, ringflens- of C‑flens (FL21) invoeren, met top/bottom of bottom/bottom configuraties.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 1.000 |
| Diepte | 230 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 570 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 90 kA |
| Nom. vermogen bij AC-3, 400 V | 315 kW |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 315 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 630 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 570 A |
| Schakelvermogen bij 400 V | 315 kW |
| Model | Enclosed Switches |
