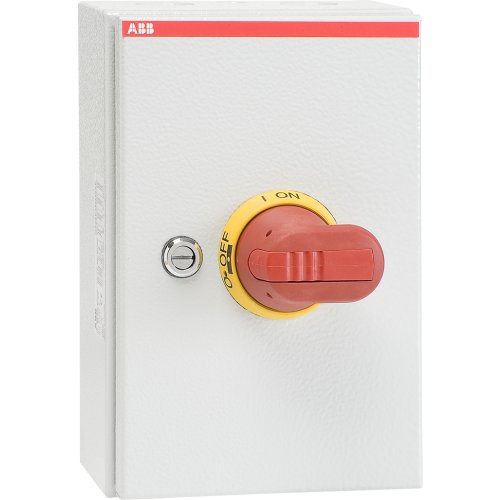

ABB Componenten WERKSCHAKELAAR 30 kW IP 65, 3P Rode knop
Artikelnummer: 20094195
Artikelnummer fabrikant: 1SCA022612R9050
EAN Code: 6417019199344
ABB Componenten, Enclosed Switches, OTL63A3M, WERKSCHAKELAAR 30 kW IP 65, 3P Rode knop, IP65, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
De OTL63A3M uit de Enclosed Switches-serie is een robuuste werkschakelaar voor het veilig onderbreken en vergrendelen van 3-fase circuits tot 30 kW. Ideaal voor lokale uitschakeling en onderhoud, met een rood-gele hendel voor duidelijke statusindicatie en bediening.De lastscheider in behuizing biedt IP65-bescherming in een alu-zink gecoate stalen kast met polyester poedercoating, geschikt voor buitengebruik (UV, water, tijdelijke onderdompeling). Het deksel is vergrendeld en opent niet wanneer de schakelaar aanstaat; de vergrendeling is doelbewust te omzeilen voor thermografische metingen. Inclusief gemonteerd hulpcontact (1NO), scharnierende deur met slot, PE-klem en knock-out kabelinvoeren voor snelle bekabeling. Met 3-polige AC-23 prestaties tot 415 V en 63 A levert de OTL63A3M betrouwbare scheiding en verhoogde bedrijfszekerheid.
| Breedte | 165 |
| Aantal polen | 3 |
| Hoogte | 250 |
| Diepte | 110 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Nom. vermogen bij AC-3, 400 V | 30 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 30 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 63 A |
| Schakelvermogen bij 400 V | 30 kW |
| Model | Enclosed Switches |
