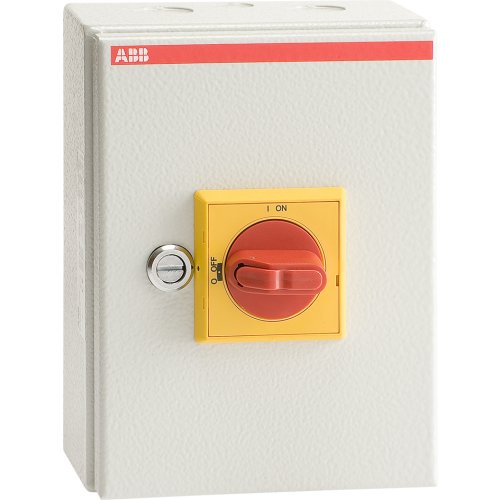

ABB Componenten WERKSCHAKELAAR 15 kW IP 65, 3P Rode knop
Artikelnummer: 20094194
Artikelnummer fabrikant: 1SCA022612R8830
EAN Code: 6417019199320
ABB Componenten, Enclosed Switches, OTL25A3M, WERKSCHAKELAAR 15 kW IP 65, 3P Rode knop, IP65, Draaiknop, Rood, Compleet apparaat in behuizing ingebouwd
De OTL25A3M is een robuuste werkschakelaar uit de Enclosed Switches-serie voor het veilig schakelen en spanningsloos stellen van machines en installaties tot 15 kW. Dankzij de 3-polige uitvoering (AC‑23, 30 A) schakelt hij betrouwbaar onder belasting, zowel bij onderhoud als bij stilstand. De opvallende rood/gele hendel biedt directe statusherkenning.De stalen behuizing met polyester poedercoating is IP65-afgedicht en geschikt voor buitengebruik, inclusief UV‑belasting en waterblootstelling. De deur is scharnierend en vergrendelbaar; de afdekking is mechanisch vergrendeld en opent niet wanneer de schakelaar in stand “aan” staat, met omzeiling voor thermografie. Standaard aanwezig: hulpcontact (1NO), PE‑klem en slagvaste knock‑out kabelinvoeren. Dit maakt snelle montage, hoge bedrijfszekerheid en extra veiligheid op de werkvloer mogelijk.
| Breedte | 150 |
| Aantal polen | 3 |
| Hoogte | 200 |
| Diepte | 100 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 63 A |
| Nom. vermogen bij AC-3, 400 V | 15 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 15 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 32 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 30 A |
| Schakelvermogen bij 400 V | 15 kW |
| Model | Enclosed Switches |
