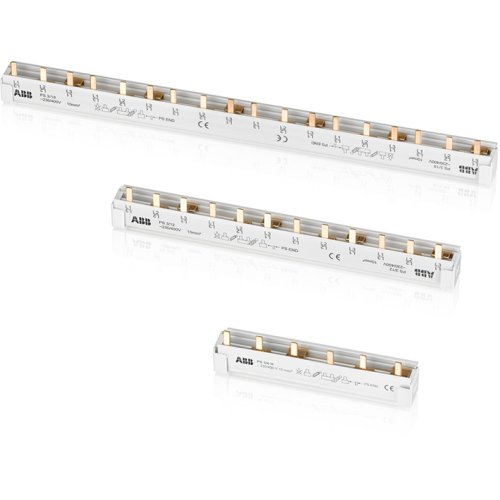

ABB Componenten Verzamelrail, 3F, 12 modules
Artikelnummer: 20114312
Artikelnummer fabrikant: 2CDL230001R1612
EAN Code: 4016779562805
ABB Componenten, System pro M compact, PS3/12/16, Verzamelrail, 3F, 12 modules, Grijs, Pen
De PS3/12/16 is een 3-fase doorverbindingskam voor 12 modules binnen de System pro M compact serie. Hij verdeelt voeding snel en consistent over modulaire componenten op de din-rail, zoals installatieautomaten en toebehoren in verdeelinrichtingen. Daarmee is hij ideaal voor nette, overzichtelijke en betrouwbare paneelbouw waar uniformiteit per fase cruciaal is.De doorverbindingskam minimaliseert bedrading, verkort montagetijd en verlaagt de foutkans ten opzichte van losse bruggen. De vaste steekmaat zorgt voor een strakke opbouw en een betrouwbare verbinding over alle 12 posities. In combinatie met System pro M compact borgt dit een passende mechanische integratie en een duurzame oplossing met stabiele overgangsweerstand. Resultaat: een veilige, professionele afwerking met voorspelbare prestaties.
| Kleur | Grijs |
| Aantal polen | 12 |
| Lengte | 214 mm |
| Uitvoering elektrische aansluiting | Pen |
| Aantal fasen | 3 |
| Breedte in module-eenheden | 12 |
| Nom. continustroom Iu | 80 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 25 kA |
| Toegekende stootspanning | 4,5 kV |
| Geïsoleerd | Ja |
| Doorsnede | 16 mm² |
| Geschikt voor apparaten met nulgeleider | Nee |
| Geschikt voor aantal apparaten | 4 |
| Delingsmaat | 44.698 mm |
| Geschikt voor apparaten met hulpschakelaar | Nee |
| Max. nom. bedrijfsspanning Ue | 690 V |
| Toegelaten korte-duur stroom Icw | 25 kA |
| Model | System pro M compact |
