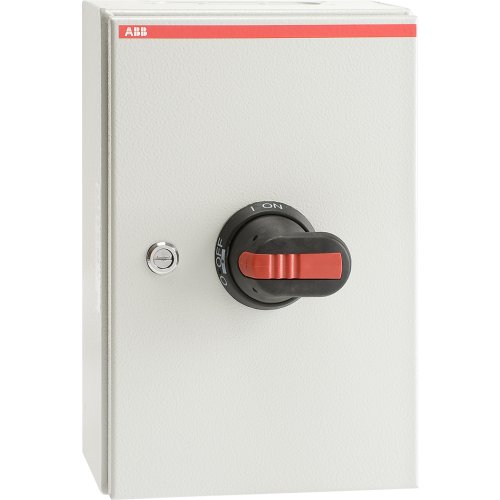

ABB Componenten Veiligheidslastschakelaar OT serie OTL75T4B
Artikelnummer: 20094150
Artikelnummer fabrikant: 1SCA022546R0910
EAN Code: 6417019174563
ABB Componenten, Enclosed Switches, OTL75T4B, Veiligheidslastschakelaar OT serie OTL75T4B, IP65, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De werkschakelaar OTL75T4B uit de serie Enclosed Switches is ontworpen voor het veilig scheiden en uitschakelen van machines en installaties. Dankzij de 4-polige uitvoering (AC-23, 80 A, 37 kW) biedt hij betrouwbare onderbreking bij motorbelastingen en maakt hij onderhoud en inspectie snel en gecontroleerd.De robuuste stalen behuizing met polyester poedercoating is IP65-afgedicht en bestand tegen UV, water en tijdelijke onderdompeling, waardoor hij ook buiten inzetbaar is. De zwarte pistoolhendel en vergrendelde deur verhogen de veiligheid: de kap kan niet geopend worden wanneer de schakelaar ingeschakeld is, met een doelbewust te omzeilen interlock voor thermografische metingen. Voorbekabeling wordt vereenvoudigd door knock-out kabelinvoeren en een meegeleverde PE-klem, terwijl een gemonteerd hulpcontact (1NO0NC) extra signaal- of besturingsmogelijkheden biedt.
| Breedte | 200 |
| Aantal polen | 4 |
| Hoogte | 300 |
| Diepte | 135 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Nom. vermogen bij AC-3, 400 V | 22 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Enclosed Switches |
