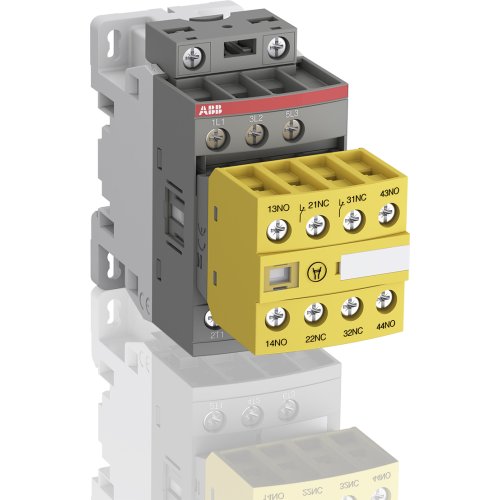

ABB Componenten Veiligeheids Magneetschakelaar 3 polig 7,5 kW 400V, hulpcontact 2 no,
Artikelnummer: 20093055
Artikelnummer fabrikant: 1SBL177082R1322
EAN Code: 3471523157231
ABB Componenten, Magneetschakelaar / AFS, AFS 16-30-22-13 100-250V50/60HZ-DC, Veiligeheids Magneetschakelaar 3 polig 7,5 kW 400V, hulpcontact 2 no, , 110,5, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AFS 16-30-22-13 100-250V50/60HZ-DC is een 3-polige veiligheids magneetschakelaar voor het betrouwbaar schakelen van motoren tot 7,5 kW bij 400 V (AC-3) en vermogenskringen tot 30 A. Ideaal voor machinebesturing en veiligheidstoepassingen waar duidelijke statusfeedback en bedrijfszekerheid vereist zijn.Deze Magneetschakelaar / AFS voldoet aan EN ISO 13849 en EN 62061, zodat veiligheid in het ontwerp is geborgd. De vaste 2 NO + 2 NC frontgemonteerde hulpcontacten met schroefaansluitingen bieden directe, gele en laag-energetische feedback voor veiligheidsketens. Dankzij AF‑technologie werkt de spoel probleemloos binnen een breed stuurspanningsbereik van 100–250 V (50/60 Hz en DC), compenseert netspanningsschommelingen, verlaagt het paneelverbruik en zorgt voor zekere schakelmomenten, ook in instabiele netten. Ingebouwde overspanningsbeveiliging bespaart extra componenten en ruimte.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 110,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 18 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 30 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 7,457 kW |
| Model | Magneetschakelaar / AFS |
