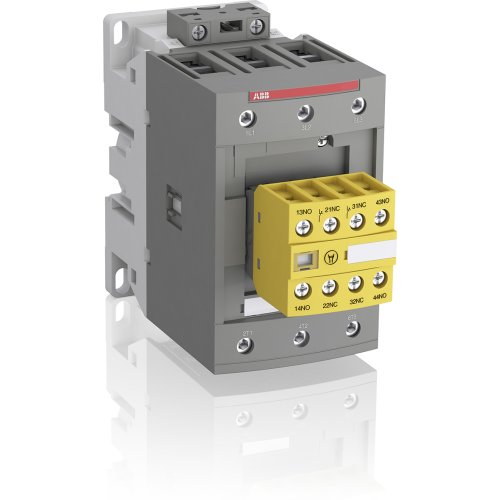

ABB Componenten Veiligeheids Magneetschakelaar 3 polig 37 kW 400V, hulpcontact 2 no, 2
Artikelnummer: 20093461
Artikelnummer fabrikant: 1SBL397082R1322
EAN Code: 3471523157934
ABB Componenten, Magneetschakelaar / AFS, AFS 80-30-22-13 100-250V50/60HZ-DC, Veiligeheids Magneetschakelaar 3 polig 37 kW 400V, hulpcontact 2 no, 2, 125,5, Schroefaansluiting, 690.000 - 1000.000, 690.000 - 1000.000, AC/DC
AFS80-30-22-13 is een 3-polige veiligheidsmagneetschakelaar voor betrouwbaar schakelen van motoren tot 37 kW bij 400 V (AC-3) en vermogenskringen tot 125 A (AC-1). Ideaal voor machinebesturing waar veilige werking en duidelijke terugkoppeling vereist zijn. Dankzij de vaste 2 NO + 2 NC front-gemonteerde hulpcontacten met schroefaansluitingen past het product naadloos in besturings- en veiligheidskringen.De AF-technologie biedt een brede stuurspanningsrange van 100–250 V 50/60 Hz-DC, compenseert spanningsschommelingen en verlaagt het energieverbruik in de kast. Geïntegreerde overspanningsbeveiliging maakt extra componenten overbodig en bespaart ruimte. Een duidelijk herkenbaar geel low-energy hulpcontact levert betrouwbare statusfeedback voor machineveiligheid. Conformiteit met EN ISO 13849 en EN 62061 ondersteunt veiligheidsfuncties volgens de gangbare normen.
| Breedte | 70 |
| Hoogte | 125,5 |
| Diepte | 149 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 80 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 125 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AFS |
