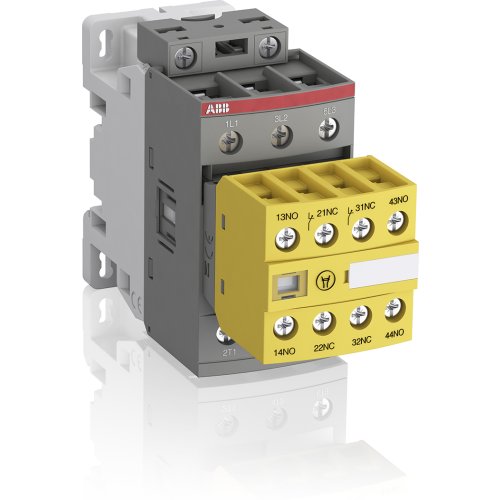

ABB Componenten Veiligeheids Magneetschakelaar 3 polig 11 kW 400V, hulpcontact 2 no, 2
Artikelnummer: 20093159
Artikelnummer fabrikant: 1SBL237082R1122
EAN Code: 3471523005471
ABB Componenten, Magneetschakelaar / AFS, AFS 26-30-22-11 24-60V50/60HZ 20-60, Veiligeheids Magneetschakelaar 3 polig 11 kW 400V, hulpcontact 2 no, 2, 119,5, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AFS 26-30-22-11 24-60V50/60HZ 20-60VDC is een 3-polige veiligheidsmagneetschakelaar uit de serie Magneetschakelaar / AFS voor het betrouwbaar schakelen en beveiligen van motoren tot 11 kW bij 400 V (AC-3) en vermogenskringen tot 45 A. Geschikt voor toepassingen waar machineveiligheid, bedrijfszekerheid en compacte inbouw centraal staan.De vaste 2 NO + 2 NC frontgemonteerde hulpcontacten met schroefaansluitingen bieden directe statusfeedback; de gele low-energy hulpcontactmodule maakt signalering in veiligheidsketens eenvoudig. AF-technologie levert een brede stuurspanningsband (24–60 V AC 50/60 Hz en 20–60 V DC), compenseert spanningsschommelingen en verlaagt het energieverbruik in de besturingskast. Ingebouwde overspanningsbeveiliging bespaart externe componenten. Het blokontwerp is snel uit te breiden met hulpcontactblokken en accessoires. Voldoet aan EN ISO 13849 en EN 62061 voor integratie in machines met verhoogde veiligheidseisen.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 119,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 26 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 45 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 11,186 kW |
| Model | Magneetschakelaar / AFS |
