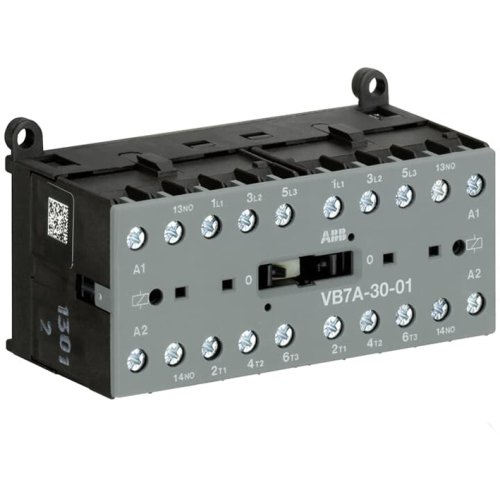

ABB Componenten VB7A-30-01-80
Artikelnummer: 20127660
Artikelnummer fabrikant: GJL1311911R8010
EAN Code: 4013614155468
ABB Componenten, Magneetschakelaar / B mini, Mini inverseur, VB7A-30-01-80, 96,2, Omkeer magneetschakelaar, 57,5, 46,7, IP20, Schroefaansluiting, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC
VB7A-30-01-80 is een compacte Mini inverseur uit de serie Magneetschakelaar / B mini voor het veilig omkeren en schakelen van driefasen-motorlasten tot 5,5 kW (AC-3) in woongebouwen, utiliteit en industriële omgevingen. Ideaal waar betrouwbaarheid vereist is en paneelruimte schaars is.De 3-polige uitvoering met 1 hulpcontact, schroefklemmen en geïntegreerde mechanische vergrendeling met safety blocking voorkomt ongewenste omschakelingen en verhoogt de bedrijfszekerheid. De stille spoel minimaliseert geluidsniveau in schakelkasten, terwijl de duidelijke schakelstandindicatie directe statuscontrole geeft. Dankzij de mogelijkheid voor zowel rail- als wandmontage past hij naadloos in uiteenlopende panelen. Compacte afmetingen vereenvoudigen retrofit en besparen ruimte, en de robuuste klemmen zorgen voor snelle, foutarme bekabeling. Kortom: een betrouwbare, stille en plaatsbesparende mini-omkeercontactorschakelaar die processen soepel en veilig houdt.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
