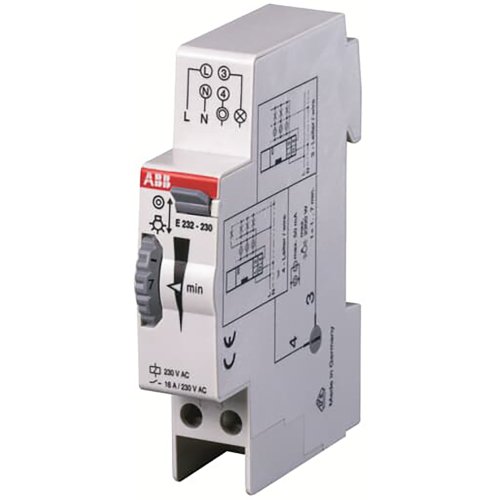

ABB Componenten Trappenhuisschakelaar 1-12 min Electromechanisch
Artikelnummer: 20114104
Artikelnummer fabrikant: 2CDE110000R0501
EAN Code: 4016779548243
ABB Componenten, System pro M compact, E232-230, Trappenhuisschakelaar 1-12 min Electromechanisch, DIN-rail, Mechanisch, 3- en 4-draads schakeling, Flikkeren, Repetitief + continu licht + tijdverlenging, AC
De E232-230 uit de System pro M compact-serie is een trappenhuisschakelaar met nalooptijd voor automatische verlichting in gangen en meerlagige gebouwen. Bediening gebeurt via drukknoppen, ook met gloeilampje, waardoor de bestaande bekabeling behouden kan blijven.Het elektromechanische tijdrelais met synchrone motor garandeert hoge bedrijfszekerheid in elke montagestand. De nalooptijd is nauwkeurig instelbaar van 1 tot 7 minuten in stappen van 15 seconden, en na 30 seconden kan opnieuw worden ingeschakeld voor maximale flexibiliteit. Schakelhefbomen zijn geschikt voor gloeilampstromen tot 150 mA, wat storingsvrij schakelen ondersteunt. Dankzij de compacte DIN-railbouwvorm integreert het naadloos in verdeelinrichtingen. Voor extra functionaliteit verwijst de serie naar Multi 10-varianten met tien front-instelbare functies.
| Montagewijze | DIN-rail |
| Inbouwdiepte | 64 mm |
| Voedingsspanning | 0.900 - 1.100 V |
| Type schakeling | 3- en 4-draads schakeling |
| Aantal maakcontacten | 1 |
| Aantal verbreekcontacten | 0 |
| Breedte in module-eenheden | 1 |
| Spanningstype voedingsspanning | AC |
| Functie | Mechanisch |
| Stuurspanning 1 | 230.000 - 230.000 V |
| Stuurspanning 2 | 230.000 - 230.000 V |
| Max. schakelstroom (cos phi = 0,6) | 10 A |
| Max. gloeilampbelasting | 2.300 W |
| Max. belasting TL-buis | 2.300 VA |
| Max. belasting TL-buis (duo-geschakeld) | 2.300 VA |
| Max. belasting TL-buis (parallel gecompenseerd) | 1.300 VA |
| Nom. (meet)schakelstroom | 16 A |
| Frequentie stuurspanning 1 | 50.000 - 50.000 Hz |
| Afvalvertraging | 1.000 - 7.000 min |
| Voorwaarschuwing uitschakeling | Flikkeren |
| Repetitieve schakeling | Repetitief + continu licht + tijdverlenging |
| Glimlampstroom drukcontact | 50 mA |
| Stroomstootfunctie selecteerbaar | Nee |
| Aantal wisselcontacten | 0 |
| Model | System pro M compact |
