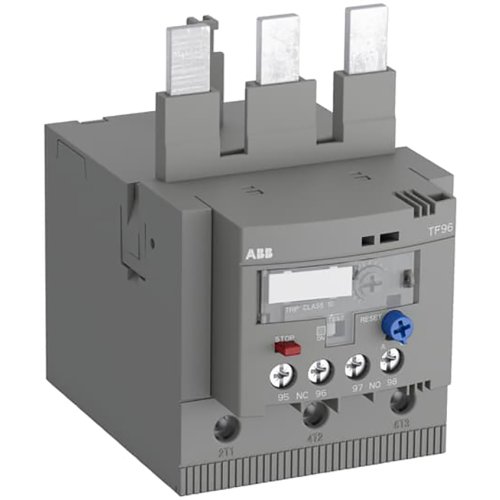

ABB Componenten Thermisch overbelasting relais Range: 57-68A voor AF80 to AF96
Artikelnummer: 20092315
Artikelnummer fabrikant: 1SAZ911201R1003
EAN Code: 4013614483004
ABB Componenten, Thermische beveiliging, TF96-68, Thermisch overbelasting relais Range: 57-68A voor AF80 to AF96, Directaanbouw, CLASS 10, Schroefaansluiting
TF96-68 is een thermisch overbelastingsrelais uit de serie Thermische beveiliging voor motorbeveiliging in het hoofdcircuit. Het dekt 57–68 A en klikt rechtstreeks op AF80 tot AF96 blokcontactors, wat integratie en inbedrijfname versnelt. Bij overbelasting of fase-uitval schakelt het snel en betrouwbaar af (trip class 10), zodat motoren effectief worden beschermd en stilstand wordt beperkt.Dankzij temperatuurcompensatie blijft de afschakeling nauwkeurig, ook bij wisselende omgevingstemperaturen. Het relais biedt een NC-tripcontact en NO-signaalcontact voor duidelijke diagnose, een selecteerbare automatische of handmatige reset, een trip‑free mechanisme, STOP-functie en een duidelijke uitschakelindicatie. Zo worden foutmeldingen zichtbaar en herstelacties voorspelbaar. Losse single mounting kits zijn beschikbaar voor zelfstandige montage, waardoor flexibiliteit in paneelontwerp behouden blijft.
| Montagewijze | Directaanbouw |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Max. nom. bedrijfsspanning Ue | 690 V |
| Aantal hulpcontacten als wisselcontact | 1 |
| Aanloopklasse | CLASS 10 |
| Instelbaar stroombereik | 57.000 - 68.000 A |
| Reset-functie ingang | Nee |
| Reset-functie automatisch | Ja |
| Reset-functie drukknop | Ja |
| Model | Thermische beveiliging |
